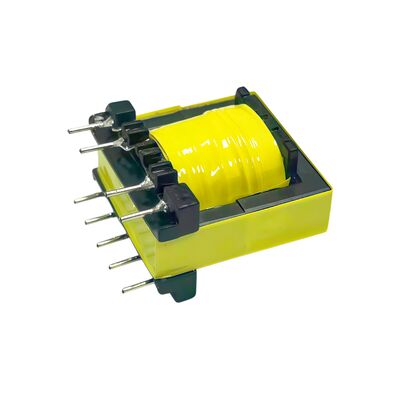

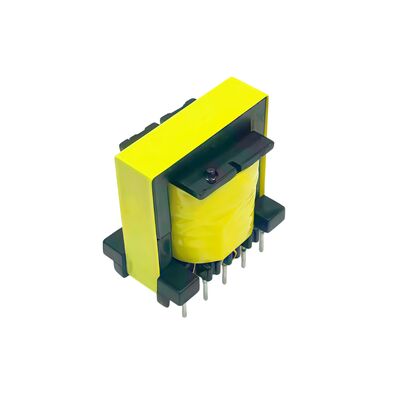

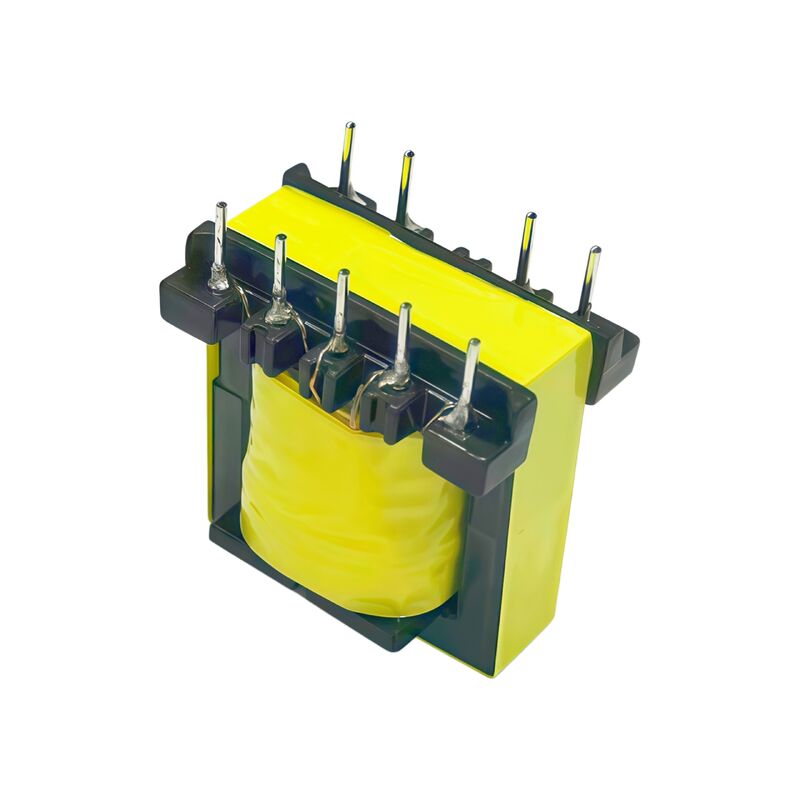

Persoonlijke EF25 hoogfrequentietransformator voor Flyback SMPS voedingsoplader

Merknaam: ZXY
Modelnummer: ZXY-EF25
MOQ: Bespreekbaar
Prijs: Onderhandelbaar
Verpakking: Karton
Detailinformatie
Productbeschrijving
Detailinformatie
Plaats van herkomst:
Shenzhen Guangdong
Certificering:
RoHS、ISO9001、CE
Markeren:

Specifieke EF25 Flyback SMPS-transformer

,

met een vermogen van niet meer dan 300 W

,

EF25-transformator voor laadcircuits

Productbeschrijving

Persoonlijke EF25 hoogfrequentietransformator voor Flyback SMPS voedingsoplader

1.Productenbeschrijving

De EF25 hoogfrequente transformator is een compacte ferrietkerntransformator die speciaal is ontworpen voor terugvliegtopologieën in switch-modus stroomvoorzieningen (SMPS), batterijopladers en stroomadapters.Het vermogen is 10 W tot 30 W., de werkfrequentie is 20 kHz tot 200 kHz, de prestaties zijn stabiel, de temperatuur stijging is laag, en het rendement is hoog. 5 + 5 pin configuratie, inductor spanning grootte,en andere specificaties zijn volledig aanpasbaar. zeer geschikt voor toepassingen met beperkte ruimte, maar die betrouwbaarheid en aangepaste specificaties vereisen.


Toepassingsscenario:24W USB-C Fast Charger voor smartphones en tablets

Hoe werkt de EF25-transformer in dit product:
In de lading wordt de EF25 hoogfrequentietransformator gebruikt in een SMPS-circuit.of 15V) terwijl de isolatie voor veiligheid wordt gebodenDe transformator werkt met een schakelfrequentie van 100 kHz en levert tot 24 W aan vermogen (bijv. 12 V / 2 A of 15 V / 1,6 A).De compacte EF25 core maat past perfect in de kleine USB-C oplader behuizing, terwijl de op maat gemaakte wikkeling zorgt voor een lage lekkageinductiviteit en een hoog rendement (> 88%), waardoor de warmteopwekking tijdens snel opladen wordt verminderd.

Waarom kiezen voor de EF25 voor deze toepassing:

  • Kleine voetafdruk past in het design van het slanke oplader

  • Ondersteunt meerdere uitgangsspanningen voor snellaadprotocollen (QC/PD)

  • Een lage temperatuurstijging zorgt voor een veilige oppervlaktetemperatuur

  • Aanpasbare parameters voldoen aan specifieke spannings- en stroomvereisten


2.Performance kenmerken

Parameter Specificatie
Kerntype EF25 (Ferrietkern)
Topologie Terugvliegen
Vermogensbereik 10W 30W
Pinconfiguratie 5+5 pin (aanpasbaar)
Werkfrequentie 20 kHz 200 kHz
Hi-Pot-test 1500V AC / 1min (of op maat)
Isolatie klasse Klasse B (130°C) / Klasse F (155°C) facultatief
Naleving RoHS, REACH

Persoonlijke EF25 hoogfrequentietransformator voor Flyback SMPS voedingsoplader

Persoonlijke EF25 hoogfrequentietransformator voor Flyback SMPS voedingsoplader

Persoonlijke EF25 hoogfrequentietransformator voor Flyback SMPS voedingsoplader

Persoonlijke EF25 hoogfrequentietransformator voor Flyback SMPS voedingsoplader

Persoonlijke EF25 hoogfrequentietransformator voor Flyback SMPS voedingsoplader
