ETD34 Vertical Hoogfrequentietransformator met 4000VAC Isolatie en Ferritkern voor Schakelende Voedingstoepassingen

Merknaam:	ZXY
MOQ:	Bespreekbaar
Prijs:	Onderhandelbaar
Verpakking:	KARTON

Detailinformatie

Productbeschrijving

Detailinformatie

Plaats van herkomst:

Shenzhen Guangdong

Certificering:

RoHS、ISO9001、CE

Markeren:

Verticale Montage Hoogfrequentietransformator

4000VAC Isolatie Schakelende Voedingstransformator

Ferritkern ETD34 Transformator

Productbeschrijving

ETD34 Verticale hoogfrequente transformator

High-performance schakelvermogen transformator met uitstekende elektrische isolatie eigenschappen voor veeleisende industriële toepassingen.

Productoverzicht

De ETD34 verticale hoogfrequente schakelkrachttransformator heeft een superieure elektrische isolatie met primaire en secundaire wikkels die zijn ontworpen met precieze isolatielagen en fysieke afstand.met een vermogen van niet meer dan 50 W, voorkomt het effectief storingen bij hoge spanning en beschermt het de gebruikers tegen elektrische schokken.

Belangrijkste functies

Spanningsomzetting en vermogenstransmissie:Gebruikt hoogfrequente magnetische kernkoppeling voor efficiënte energieoverdracht tussen primaire en secundaire spoelen, waarbij de ingangsDC-spanning wordt omgezet in vereiste uitgangsspanningen.
Elektrische isolatie en veiligheidsbescherming:Biedt fysieke en elektrische isolatie tussen primaire (hoge spanning) en secundaire (lage spanning) zijkanten, waardoor de veiligheid van de gebruiker wordt gewaarborgd en de routes voor de verspreiding van ruis in de gemeenschappelijke modus worden afgesneden.
Energieopslag en -regulatie:Functies als zowel transformator als energieopslag inductor in flyback topologieën, het opslaan van magnetische energie tijdens geleiding en het vrijgeven aan secundaire belasting tijdens het uitschakelen van de buis uit perioden.

Performance-kenmerken

Categorie kenmerken	Performance-kenmerken	Typische waarde / beschrijving
Elektrische prestaties	Hoge bedrijfsfrequentie	20 kHz tot 500 kHz werking voor een hoge vermogendichtheid en een kleinere onderdeelgrootte
Elektrische prestaties	Efficiëntie van de omzetting	ETD-kernvorm vermindert koper- en kernverliezen en bereikt een efficiëntie van > 85%-90%
Elektrische prestaties	Vermogensbereik	15W tot 150W+ afhankelijk van de topologie van het circuit (Flyback, Forward, LLC)
Veiligheid en isolatie	Hoge weerstand tegen spanning	3000VAC tot 4000VAC voor primaire tot secundaire isolatie
Veiligheid en isolatie	Isolatiegraad	Voldoet aan de UL- en CE-normen met versterkte isolatielagen
Magnetische & thermische	Laag kernverlies	Ferrietmaterialen (PC40, PC44) minimaliseren hysteresis en wervelstroomverliezen
Magnetische & thermische	Laag lekkage-inductabiliteitsniveau	Structuur van de bobbel en wikkelingstechnieken voor het beheersen van de lekkageinductiviteit
Magnetische & thermische	Werktemperatuurbereik	-40°C tot +125°C stabiele werking in ruwe omstandigheden
Mechanische apparatuur	Verticale montage	Bespaart PCB-ruimte en vergemakkelijkt een betere warmteafvoer
Mechanische apparatuur	Magnetisch afscherming	Gesloten kern-ETD-ontwerp vermindert elektromagnetische interferentie (EMI)

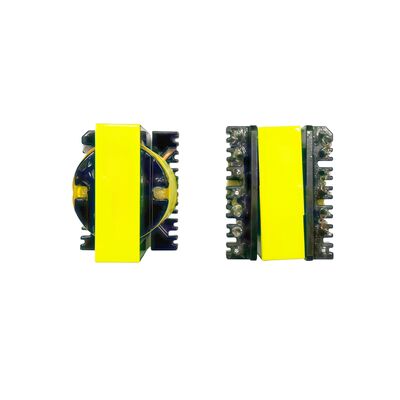

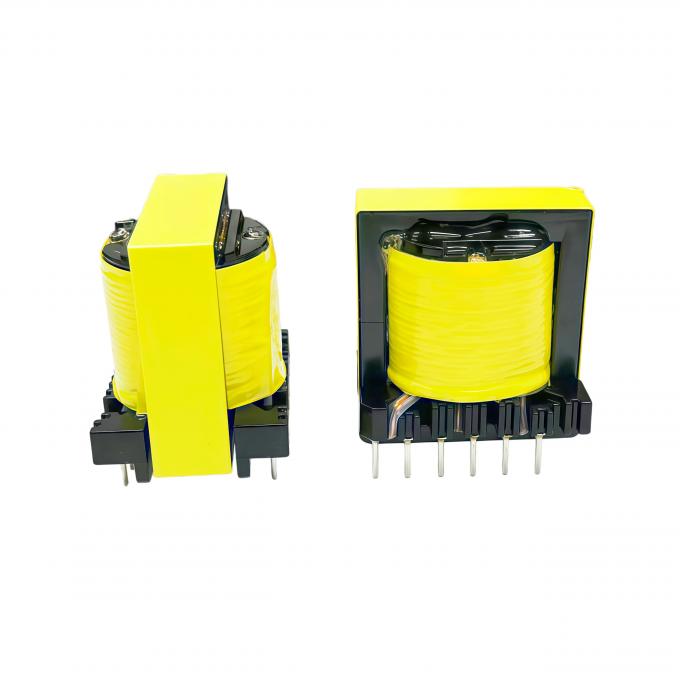

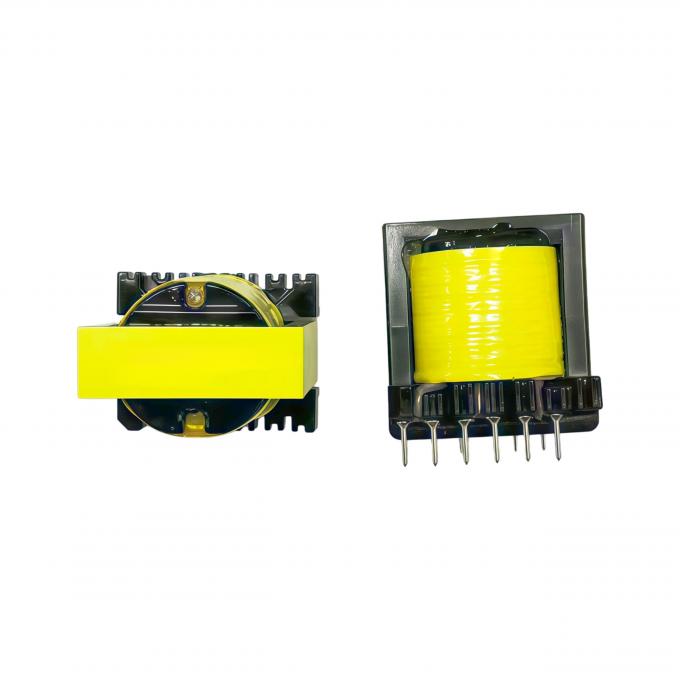

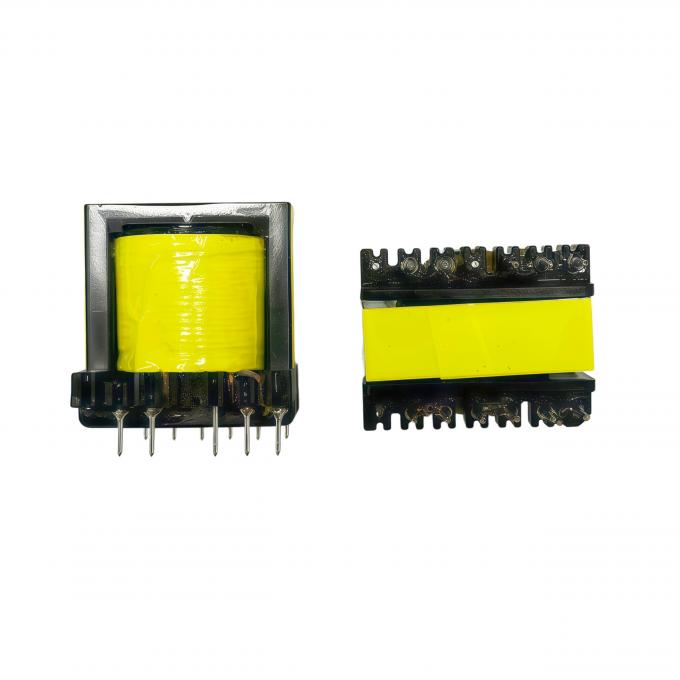

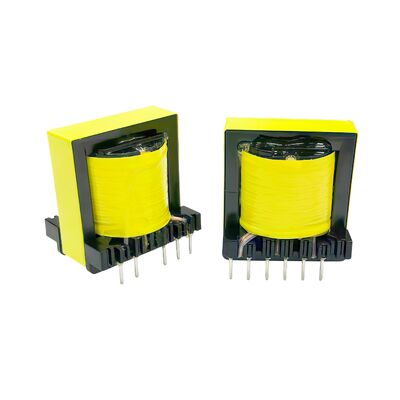

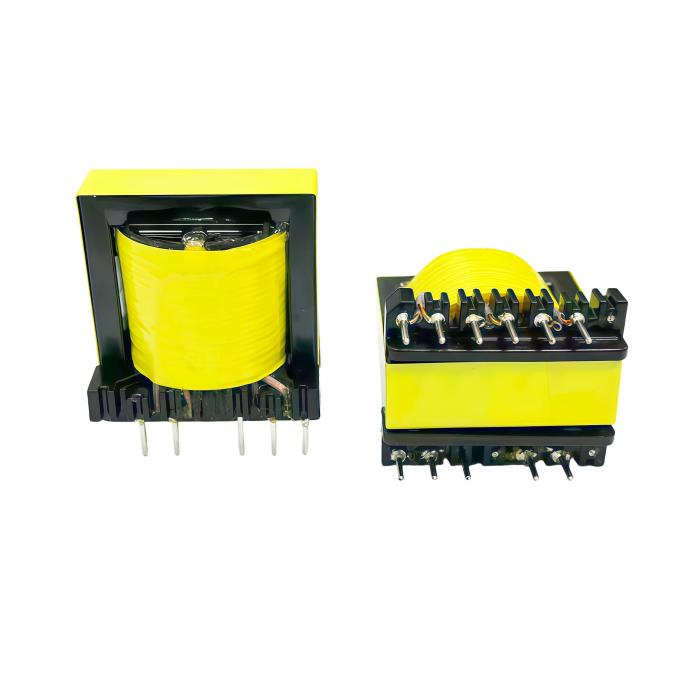

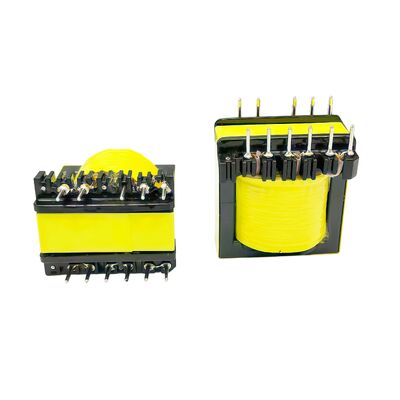

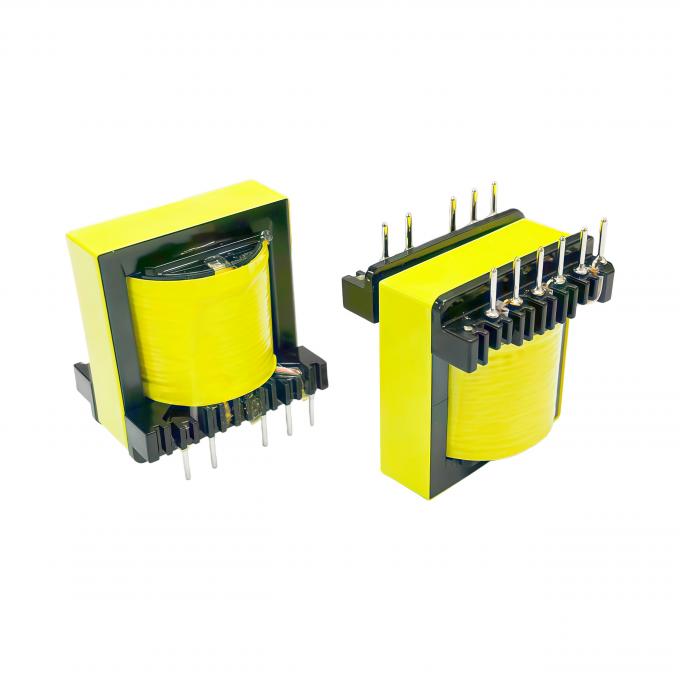

Foto's van producten
