PQ2620 Hoogfrequente Ferritkern Transformator 100W-250W 500kHz voor Geschakelde Voeding

Merknaam:	ZXY
Modelnummer:	PQ2620
MOQ:	Bespreekbaar
Prijs:	Onderhandelbaar
Verpakking:	KARTON

Detailinformatie

Productbeschrijving

Detailinformatie

Plaats van herkomst:

Shenzhen Guangdong

Certificering:

RoHS、ISO9001、CE

Markeren:

PQ2620 Hoogfrequente transformator

100W-250W ferrietkerntransformator

500 kHz voedingstransformator

Productbeschrijving

PQ2620 Hoogfrequentietransformator Ferrietkern Power Transformator Schakelvoeding

De PQ2620 hoogfrequente transformator maakt gebruik van hoogwaardige ferrietkernen en is een compacte oplossing voor de omzetting van vermogen die speciaal is ontworpen voor moderne schakelstroomvoorzieningen (SMPS). Its unique PQ type magnetic core design (Power Quality) achieves exceptional power density within limited PCB space while effectively reducing EMI electromagnetic interference and magnetic core losses through optimized magnetic circuit structureDeze transformator ondersteunt doorgaans vermogenstransmissie van 100W tot 250W, met werkfrequenties tot 500kHz.en geïsoleerde stroomsystemen voor industriële en communicatieapparatuur, waarbij een optimaal evenwicht wordt bereikt tussen hoge efficiëntie, miniaturisatie en thermische prestaties.

Belangrijkste toepassingen

Consumentenelektronica en stroomadapters

Elektrische schakelapparatuur voor computers, servers en industriële apparatuur
snellaad- en laptop-stroomadapters, met inbegrip van USB PD-snelopladen (60 W en hoger)
stroomvoorzieningsmodules voor huishoudelijke apparaten

Industriële en communicatieapparatuur

Stroomvoorzieningen voor netwerkswitches, routers en basisstations voor communicatie-infrastructuur
Elektrische bedieningssystemen voor industriële apparatuur en instrumenten
Ononderbroken UPS-stroomvoorzieningen voor back-up van kritieke apparatuur

Automobiele toepassingen en nieuwe energie

Elektrische voertuigladers en batterijbeheersystemen
Fotovoltaïsche omvormers

Professionele en speciale toepassingen

Stroomvoorzieningen voor medische apparatuur met hoge isolatie- en veiligheidseisen
elektrische voertuigen, met een vermogen van niet meer dan 50 kW
Stroomvoorzieningen voor poortdrivers voor IGBT- of MOSFET-drivers in omvormers
High-end en high-power LED-verlichtingsdrivers

Performance-kenmerken

Kenmerken	Beschrijving	Voordelen
Hoog vermogen	Compacte PQ26/20-geometrie met geoptimaliseerd wikkelvlak	Bespaart waardevolle PCB-ruimte terwijl aanzienlijk vermogen wordt verwerkt (typisch 100W-250W)
Laag kernverlies (ijzerverlies)	Premium Mn-Zn ferrietmateriaal (PC40, PC95) geoptimaliseerd voor hoge frequenties	Vermindert warmteopwekking; verbetert de algehele energie-efficiëntie (tot 98% in sommige ontwerpen)
Superieure thermische beheersing	PQ (Power Quality) vorm zorgt voor een grote oppervlakte-volume verhouding	Uitstekende warmteafvoer; maakt het mogelijk om met volle belasting koeler te werken
Hoge verzadigingsstroom	Geoptimaliseerde lengte van het magnetische pad en ontwerp van de luchtkloof	Vermijdt verzadiging van de kern tijdens piekstroombelastingen en zorgt voor een stabiele inductance
Uitstekende EMI-bescherming	Geometrie met gesloten kern met minimale magnetische fluxlekkage	Vermindert elektromagnetische interferentie; vereenvoudigt filterontwerp voor EMC-naleving
Breed frequentiebereik	ontworpen om efficiënt te werken van 50 kHz tot 500 kHz+	Geschikt voor moderne SMPS-topologieën met hoge frequentie (Flyback, Forward, LLC)
Hoge isolatie-spanning	Fysieke scheiding tussen primaire en secundaire wikkels	Voldoet aan veiligheidsnormen (1500VAC - 3000VAC isolatie) voor industrieel en medisch gebruik
Mechanische stabiliteit	Rigiede bobinconstructie met precieze pin-uitlijning	Betrouwbare PCB-bevestiging; bestand tegen trillingen en thermische schokken

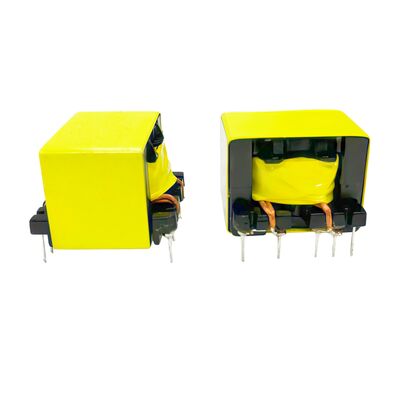

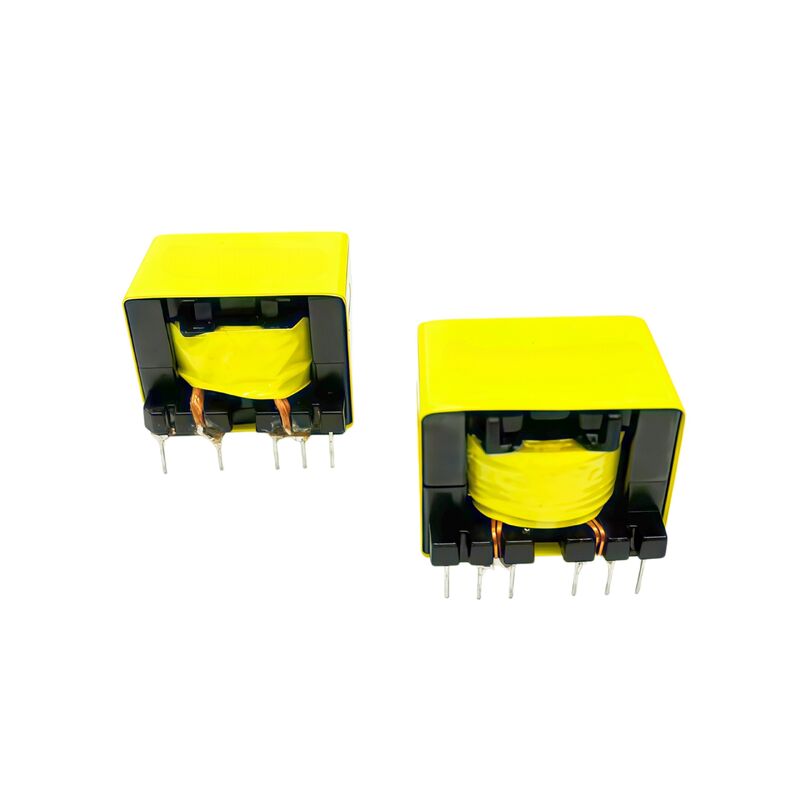

Foto's van producten
