EPC13 Hoogfrequente SMD-transformator met 4000VAC-isolatie voor Flyback-topologie in AC-DC-voedingen

Merknaam:	ZXY
Modelnummer:	EPC13
MOQ:	Bespreekbaar
Prijs:	Onderhandelbaar
Verpakking:	KARTON

Detailinformatie

Productbeschrijving

Detailinformatie

Plaats van herkomst:

Shenzhen Guangdong

Certificering:

RoHS、ISO9001、CE

Markeren:

EPC13 Hoogfrequente transformator met ferrietkern

4000VAC-isolatie SMD-transformator

Flyback-topologie Flyback-transformator

Productbeschrijving

EPC13 Hoogfrequente transformator SMD-transformator

Compacte SMD-transformatoren ontworpen voor AC-DC-schakeling van stroomvoorraden, speciaal geoptimaliseerd voor flyback-topologie in toepassingen met een laag tot middel vermogen (typisch 3W-18W).Kenmerken EPC13 ferrietkern met horizontale kern, een laagprofielconstructie voor ruimtezuinige PCB-montage.

Belangrijkste toepassingen

AC-DC-stroomvoorzieningen met een laag vermogen:Compacte voedingsmodules voor consumentenelektronica, huishoudelijke apparaten en IoT-apparaten
Hulpvoorraden:Standby-energie voor industriële besturingssystemen, PLC's en automatiseringsapparatuur
LED-drivers:LED-verlichtingsprogramma's met een constante stroom of een constante spanning
Telecommunicatie- en netwerkapparatuur:Elektrische voorzieningen voor modems, routers, switches en basisstations met kleine cellen
Industriële besturing en instrumentatie:Geïsoleerd vermogen voor sensoren, zenders en meetapparaten

Performance-kenmerken

Parameter	Waarde / Beschrijving	Belangrijk voordeel
Kerntype	EPC13 Ferrietkern	Compacte afmetingen met een efficiënte verdeling van de magnetische stroom
Montage-stijl	Oppervlakte-montage (SMD)	Het maakt geautomatiseerde PCB-assemblage en ruimtebesparende ontwerpen mogelijk
Topologie	Geoptimaliseerd voor Flyback Converters	Ideaal voor AC-DC- en DC-DC-toepassingen met een laag tot midden vermogen
Energiebeheer	Typisch 3W tot 18W (afhankelijk van het ontwerp)	Geschikt voor hulp- en lage stroomvoorziening
Isolatie-spanning	4000VAC (primary to secondary)	Zorgt voor een veilige werking in geïsoleerde voedingsmiddelen
Werkfrequentie	50 kHz tot 300 kHz typisch	Compatibel met moderne schakel-energie-IC's
Uitgangsspanning opties	Aanpasbaar (bijv. 5V, 12V, 24V)	Flexibiliteit voor verschillende circuitontwerpen
Wikkelmateriaal	Kopermagneetdraad van hoge kwaliteit	Laag wikkelweerstand voor een betere efficiëntie
Isolatiesysteem	Klasse B (130°C) of klasse F (155°C)	Betrouwbare prestaties onder thermische spanning
Naleving van de veiligheidsvoorschriften	Ontworpen om aan RoHS, REACH te voldoen	Milieuvriendelijk voor wereldmarkten
Werktemperatuur	-40°C tot +125°C (typisch)	Stabiele prestaties in verschillende omgevingen

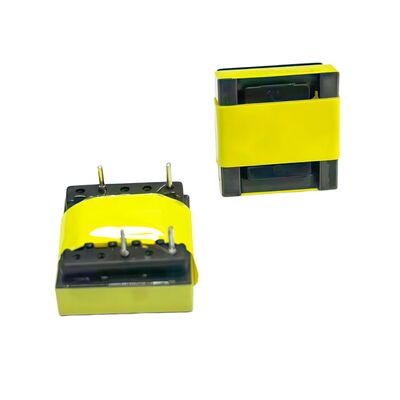

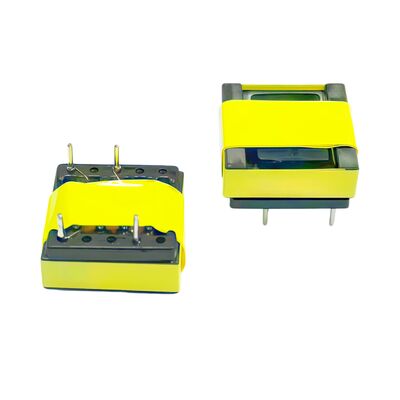

Foto's van producten
