EE28 Hoogfrequente stroomtransformer met 3,8mH inductance 2A nominale stroom en Silicon Steel Sheet Core

Merknaam:	ZXY
Modelnummer:	ZXY-EE28
MOQ:	Bespreekbaar
Prijs:	Onderhandelbaar
Verpakking:	KARTON

Detailinformatie

Productbeschrijving

Detailinformatie

Plaats van herkomst:

Shenzhen Guangdong

Certificering:

RoHS、ISO9001、CE

Markeren:

3.8mH Inductiegraad Hoogfrequentietransformator

2A Nominale stroomvermogenstransformer

Silicon Steel Sheet Core EE28 Transformer

Productbeschrijving

EE28-3.8mH/2A Hoogfrequentietransformer

Deze EE28 hoogfrequente transformator heeft een standaard EE28 horizontale verpakking, speciaal ontworpen voor het schakelen van stroomvoorzieningen, omvormers en EMI-filtercircuits.De magnetische kern maakt gebruik van hoogwaardige siliciumstaalplaten met uitstekende magnetische doorlaatbaarheid en lage frequentieverlieskenmerken, waarbij een stabiele 3,8 mH ± 10% inductance-uitgang bij 2A nominale stroom wordt gewaarborgd.

Belangrijkste kenmerken en voordelen

Horizontale installatie minimaliseert de PCB-voetafdruk voor compacte voedingsmodules
koperen emailledraad met hoge temperatuurweerstand, zonder zuurstof
Magnetische kern van siliciumstaalplaat biedt sterke anti-verzadigingscapaciteit
Horizontale verpakkingen vergemakkelijken geautomatiseerde PCB-assemblageprocessen
2Een draagcapaciteit voor stroom ondersteunt de vereisten voor overbrengingen met een hoog vermogen
Uitgebreide fabriekstests, met inbegrip van inductantietests, kortsluitingen tussen bewegingen en tests om spanning te weerstaan

Toepassingen

Verwijderbare stroomvoorziening (SMPS):Filtering en opslag van energie in schakelvoorraden met een laag vermogen, met name voor compacte ontwerpvereisten
Inverter en vermogen omvormer:Belangrijkste onderdeel in zonne-omvormers, voertuigomvormers en gelijkstroom- gelijkstroomomvormers
EMI/EMC-filtercircuit:Ruisonderdrukking bij het inbrengen van vermogen, als inductor voor gemeenschappelijke of differentiële modus
Industriële controlecommissie:Geschikt voor PLC's, servo-aandrijvingen en industriële vermogensmodules met een hoogtebeperking van 1U
Hulpvermogen van het laadstation:Biedt stabiel geïsoleerd laagspanningsvermogen voor besturingssystemen in de laadinfrastructuur van elektrische voertuigen
Witte goederen en slimme huizen:Geïntegreerd in schakelaar-energie-modules voor apparaten met variabele frequentie en slimme apparaten
Batterijbeheersystemen (BMS):Gebruikt in geïsoleerde voedingsmiddelen voor batterijbalancerings- en hoogspanningsmonsternamingscircuits

Technische specificaties

Parameter	Waarde / Beschrijving	Belangrijk voordeel
Kernmateriaal	Hoogwaardig siliciumstaalplaat	Laag kernverlies bij hoge frequenties; zorgt voor een stabiele magnetische stroom
Inductiewaarde	3.8 mH (± 10% tolerantie)	Precieze inductance voor een consistente circuitprestatie
Nominale stroom	2 ampère (continu)	Ondersteunt hoge stroombelastingen zonder verzadiging
Montage-stijl	Horizontaal / laag profiel	Plaatsbesparend ontwerp voor PCB-opstellingen met beperkte hoogte
Werkfrequentie	Geoptimaliseerd voor hoge frequentie (20kHz-100kHz typisch)	Geschikt voor moderne topologieën voor schakeling van stroomvoorziening
Wikkelmateriaal	Hoogtemperatuurkoperdraad (klasse B/F)	Zorgt voor duurzaamheid en betrouwbaarheid op lange termijn onder belasting
Kerngeometrie	EE28 Standaardvorm	Biedt efficiënte magnetische koppeling en warmteafvoer
Dielectrische sterkte	Kwalificeerde isolatie tussen wikkels	Voldoet aan de standaard veiligheidsvoorschriften
Werktemperatuur	Ondersteuning van een breed temperatuurbereik	Stabiele prestaties onder verschillende omgevingsomstandigheden

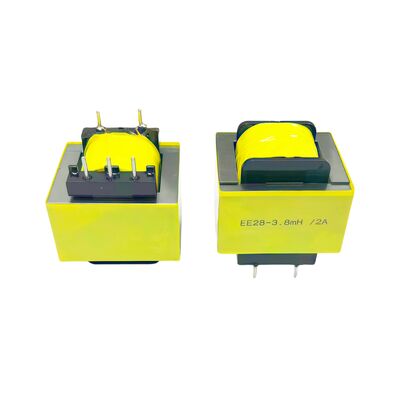

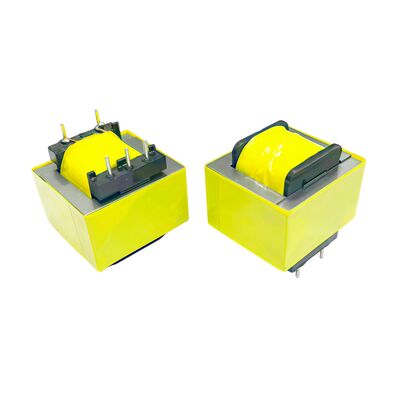

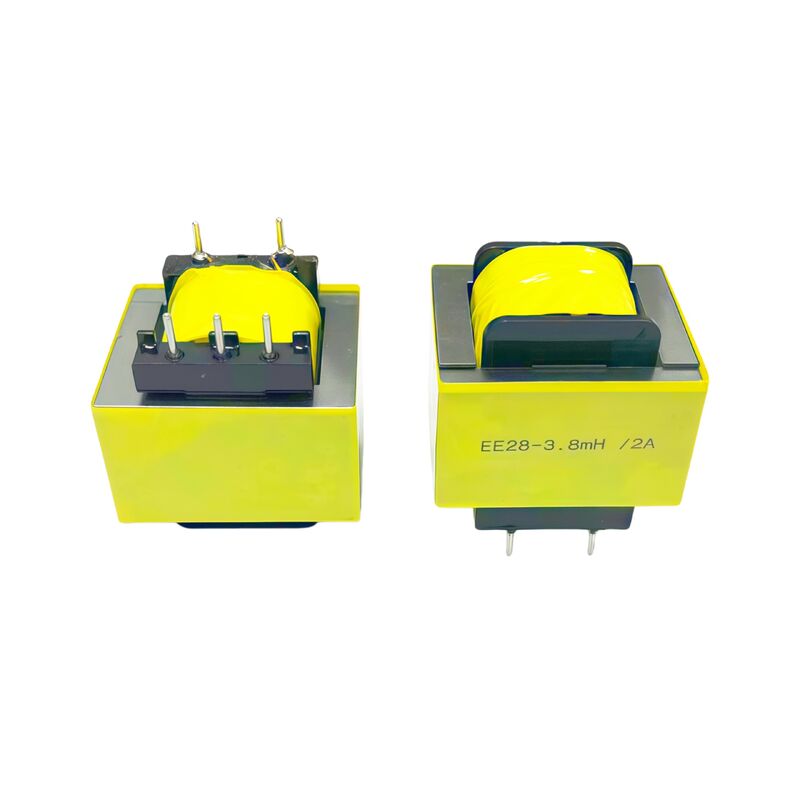

Foto's van producten

Andere aanbevolen producten

Ontdek ons volledige assortiment van compatibele vermogenstransformatoren en inductoren ontworpen voor hoogfrequente toepassingen en industriële omgevingen.
