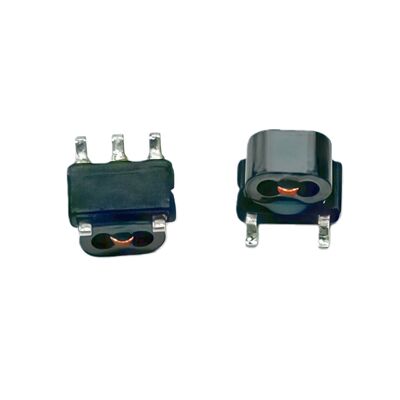

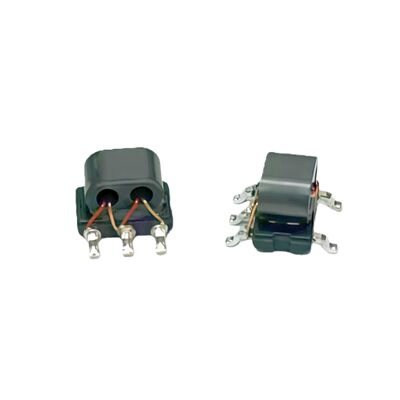

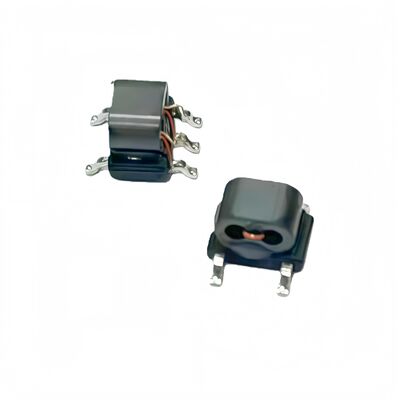

Impedantie-matchende Balun-transformer voor hoogfrequente RF-circuits met geluidsonderdrukking in gemeenschappelijke modus

Merknaam:	ZXY
MOQ:	Bespreekbaar
Prijs:	Onderhandelbaar
Verpakking:	karton

Detailinformatie

Productbeschrijving

Detailinformatie

Plaats van herkomst:

Shenzhen Guangdong

Certificering:

RoHS、ISO9001、CE

Levering vermogen:

Bespreekbaar

Markeren:

Impedantie-matching Balun-transformer

Radiofrequente transformator voor geluidsonderdrukking in gemeenschappelijke modus

Hoogfrequentiebereik-impedantie-matchingtransformer

Productbeschrijving

Impedantie-aanpassende Balun-transformator voor Antennesystemen en RF-circuits

De Impedantie-aanpassende Balun-transformator is een cruciaal passief component dat is ontworpen om de signaalintegriteit en de krachtoverdracht in hoogfrequente toepassingen te optimaliseren. Door naadloos te converteren tussen gebalanceerde en ongebalanceerde transmissielijnen en tegelijkertijd impedantiewaarden te transformeren, zorgt het voor maximale stroomafgifte en minimaliseert het reflectieverliezen.

Kernfuncties en toepassingen

In antennesystemen is deze transformator onmisbaar voor het aanpassen van het gebalanceerde voedingspunt van de antenne aan de ongebalanceerde coaxkabel van transceivers, waardoor de stralingsefficiëntie en bandbreedte aanzienlijk worden verbeterd. Binnen RF-circuits maakt het precieze impedantie-aanpassing tussen fasen mogelijk, vermindert het common-mode ruis en verbetert het de stabiliteit en prestaties van versterkers, filters en mixers. Dit apparaat met dubbele functie is essentieel voor het bereiken van een robuuste, efficiënte en betrouwbare werking in draadloze communicatie-, omroep- en radarsystemen.

Belangrijkste elektrische functies

Conversie van gebalanceerd naar ongebalanceerd: Voert efficiënte, low-loss interfaceconversie uit tussen gebalanceerde transmissielijnen (zoals twisted pair-kabels en differentiële paren) en ongebalanceerde transmissielijnen (zoals coaxkabels en microstrip-lijnen), waardoor een correcte signaaloverdracht tussen circuits en apparaten met verschillende architecturen wordt gewaarborgd.
Impedantietransformatie en -aanpassing: Biedt specifieke impedantietransformatieverhoudingen via wikkelverhouding, lost impedantie-mismatchproblemen op door de bronimpedantie nauwkeurig aan te passen aan de belastingsimpedantie voor maximale stroomoverdracht, onderdrukt signaalreflectie en verbetert de spanningsstaande golfverhouding.
Common-mode ruisonderdrukking: Onderdrukt effectief common-mode interferentiesignalen met dezelfde fase en amplitude die extern aan de lijn zijn gekoppeld, terwijl nuttige differentiële signalen worden doorgelaten, waardoor de anti-interferentiecapaciteit en de signaal-ruisverhouding van het systeem aanzienlijk worden verbeterd.

Prestatiekenmerken

Categorie	Parameter / Kenmerk	Beschrijving / Betekenis
Elektrische kernprestaties	Impedantieverhouding	De vaste transformatieverhouding (bijv. 1:1, 1:4, 4:1) tussen de gebalanceerde en ongebalanceerde poorten, die de primaire aanpassingsfunctie definieert.
	Frequentiebereik	De band van werkfrequenties waarover de balun de gespecificeerde prestaties handhaaft. Cruciaal voor de geschiktheid van de toepassing.
	Invoegverlies	Het signaalvermogen dat verloren gaat (in dB) bij het passeren van de balun. Lagere waarden duiden op een hogere efficiëntie.
	Amplitude- en fasebalans	Meet de consistentie in signaalamplitude en fase (180° ideaal) tussen de twee gebalanceerde uitgangen. Essentieel voor ruisonderdrukking.
	Common-Mode Rejection Ratio (CMRR)	De mogelijkheid om common-mode interferentie aan de gebalanceerde kant te onderdrukken. Hogere dB-waarden duiden op een betere ruisimmuniteit.
Return Loss / VSWR	Meet de impedantie-aanpassingskwaliteit aan de poorten. Hoge return loss (lage VSWR) minimaliseert reflecties.
Fysieke en operationele kenmerken	Vermogensafhandeling	Het maximale RF-vermogen (in watt) dat de balun kan verwerken zonder prestatievermindering of schade.
	Isolatie	De elektrische isolatie tussen poorten, vaak belangrijk om ongewenste koppeling of DC-aardingsproblemen te voorkomen.
	Kernmateriaal en constructie	Bepaalt de frequentierespons, vermogensafhandeling en grootte (bijv. ferriet voor HF/VHF, transmissielijn voor UHF/microgolf).
	Pakket en footprint	Fysieke vormfactor (surface-mount, through-hole, plug-in) en grootte, cruciaal voor PCB-lay-out en integratie.
Toepassingsgerichte kenmerken	Bandbreedte	De breedte van het bruikbare frequentiebereik ten opzichte van de middenfrequentie. Breedbandbaluns ondersteunen breedbandtoepassingen.
	Ongebalanceerde poortimpedantie	Typisch 50Ω of 75Ω, passend bij standaard coaxkabel- en instrumentinterfaces.
	Gebalanceerde poortimpedantie	De resulterende impedantie aan de gebalanceerde kant (bijv. 50Ω tot 100Ω voor een 1:1 balun met 50Ω ongebalanceerde ingang).
	Robuustheid en omgeving	Weerstand tegen temperatuur, vochtigheid, trillingen en andere omgevingsfactoren, vaak per MIL-STD-normen.
