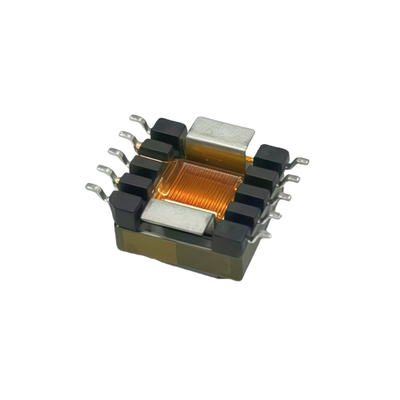

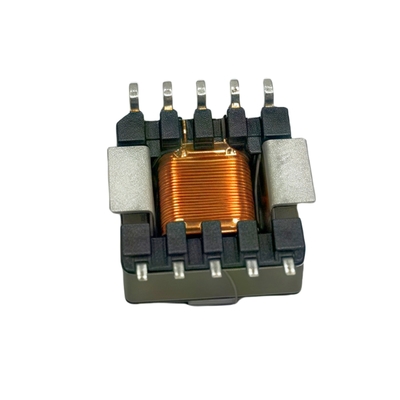

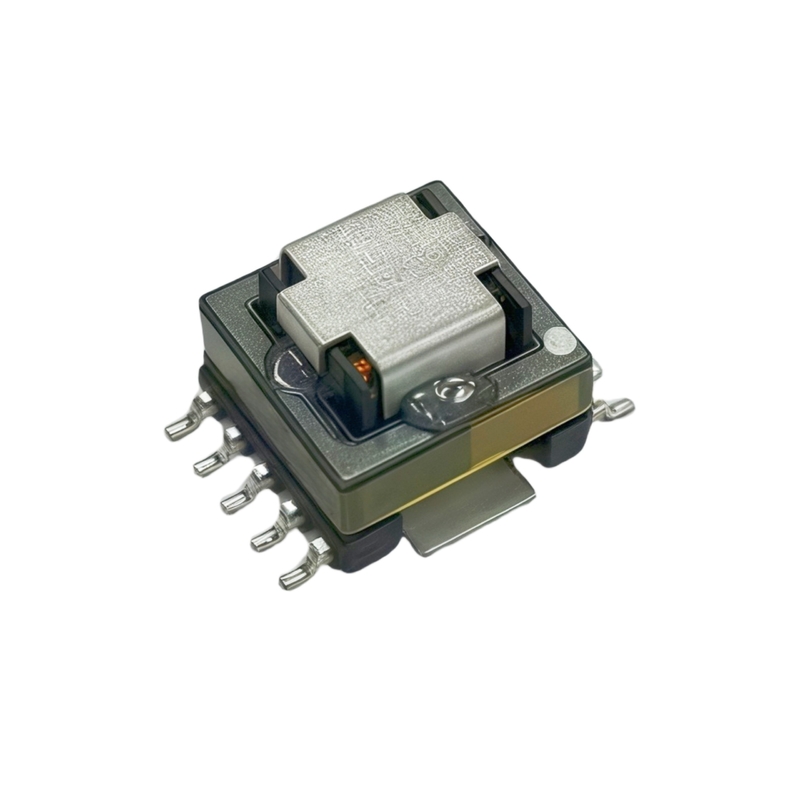

SMD EF12.6 Hoogfrequente Stroomtransformator Printplaten voor Voedingen

Merknaam:	ZXY
Modelnummer:	ZXY-EF12.6
MOQ:	Negotiable
Prijs:	Onderhandelbaar
Verpakking:	Carton
Betalingsvoorwaarden:	T/T

Detailinformatie

Productbeschrijving

Detailinformatie

Place of Origin:

Huizhou.China

Certificering:

RoHS、ISO9001、CE

Other Name:

SMD Current Transformer

Merknaam:

Small Orders:

Negotiable

Type of bobbin:

EF type

Installation Method:

Installation Method

Model Number:

EF12.6

Productbeschrijving

SMD EF12.6 Hoogfrequente Stroomtransformator Printplaten voor Voedingen

1. Productbeschrijving

De SMD EF12.6 Hoogfrequente Stroomtransformator Printplaten voor Voedingen zijn een baanbrekende oplossing in voedingstoepassingen. Met een compact SMD (Surface Mount Device) ontwerp zijn ze ongelooflijk gemakkelijk te integreren in moderne, ruimtebeperkte printplaten, waardoor ze perfect zijn voor een breed scala aan elektronische apparaten. Door te werken op hoge frequenties, zetten ze efficiënt elektrische energie over en minimaliseren ze tegelijkertijd energieverliezen, wat cruciaal is voor het maximaliseren van de algehele efficiëntie van voedingen. Hun EF12.6-formaat biedt een evenwicht tussen prestaties en grootte, en zorgt voor een stabiele stroomtransformatie, zelfs in veeleisende omgevingen. Deze printplaten zijn ontworpen met hoogwaardige materialen en geavanceerde productietechnieken, wat zorgt voor betrouwbare en duurzame prestaties. Of het nu gaat om kleinschalige consumentenelektronica zoals smartphones en tablets of grootschalige industriële voedingen, de SMD EF12.6 Hoogfrequente Stroomtransformator Printplaten blijken een betrouwbare en efficiënte keuze te zijn voor nauwkeurige stroomregeling en stroomconversie.

1. Miniaturisatie en Surface Mount Design
Compact formaat: SMD-pakket, veel kleiner dan traditionele plug-in stroomtransformatoren, geschikt voor PCB-lay-out met hoge dichtheid.

Geautomatiseerde productie: kan direct via SMT (surface mount technology) lassen, de productie-efficiëntie verbeteren en de arbeidskosten verlagen.

2. Hoge nauwkeurigheid en lage fout
Hoge lineariteit: goede lineaire relatie tussen uitgangssignaal en ingangsstroom binnen het nominale stroombereik, typisch foutbereik ±1%~±3%.

Lage faseverschil: geoptimaliseerd ontwerp om faseverschuiving te verminderen, vooral belangrijk voor AC-signalen (zoals energiemeting).

3. Brede werkparameters
Breed stroombereik: Ondersteunt doorgaans stroomdetectie in het milliampère (mA) tot tientallen ampères (A).

Brede frequentiebandbreedte: Geschikt voor 50/60Hz industriële frequentie, sommige modellen ondersteunen kHz-niveau hoge frequentie (bijv. schakelende voedingstoepassingen).

4. Laag stroomverbruik en hoge isolatie
Passieve detectie: vertrouwt op het principe van elektromagnetische inductie en verbruikt zelf geen stroom.

Elektrische isolatie: de primaire zijde (gemeten stroom) en de secundaire zijde (uitgangssignaal) zijn geïsoleerd, en de weerstandsspanning kan enkele kV bereiken, om de veiligheid van het circuit te garanderen.

5. Toepassingsscenario's
Elektriciteitsmeting: slimme meters, energiebewakingssystemen.

Stroombeheer: stroombeveiliging en feedback in schakelende voedingen (SMPS), omvormers, UPS.

Industriële elektronica: motoraandrijving, omvormer, PLC-stroomdetectie.

Consumentenelektronica: miniaturisatieontwerp van opladers en adapters.

2. Prestatiekenmerken

Parameter	Specificatie	Voordelen
Frequentiebereik	10 kHz – 1 MHz+	Ideaal voor snelle schakeltoepassingen (SMPS, omvormers)
Stroomsterkte	Tot 20A (configureerbaar)	Verwerkt matige tot hoge stroombelastingen
Turns Ratio	1:50 / 1:100 (aanpasbaar)	Flexibel voor verschillende detectiebehoeften
Isolatiespanning	2,5 kV (min)	Veilig voor hoogspanningscircuits
Kernmateriaal	Hoogpermeabiliteit ferriet	Laag verlies, hoge efficiëntie bij hoge frequenties
Montagetype	Surface-mount (SMD)	Ruimtebesparend, eenvoudige PCB-montage
Bedrijfstemperatuur	-40°C tot +125°C	Betrouwbaar in extreme omgevingen
Nauwkeurigheid	±1% (typisch)	Nauwkeurige stroommeting
Naleving	RoHS, REACH	Milieuvriendelijk
Toepassingen	SMPS, omvormers, zonne-omvormers, BMS, industriële voedingen	Veelzijdig voor vermogenselektronica
