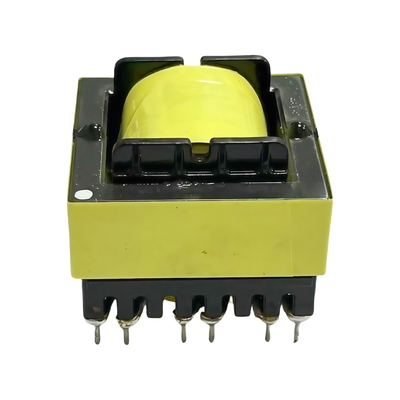

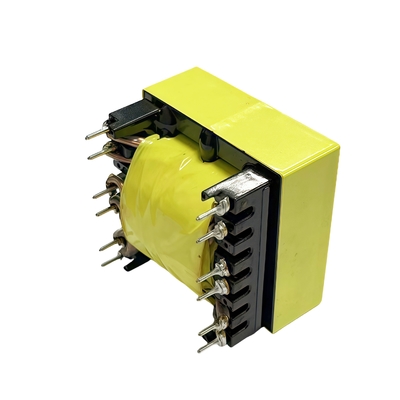

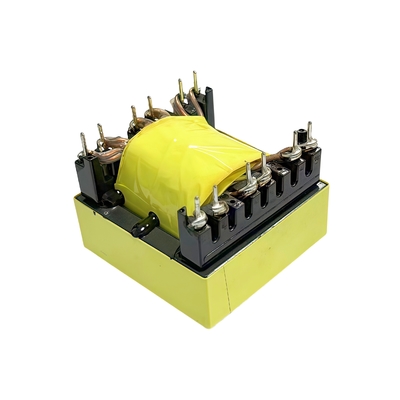

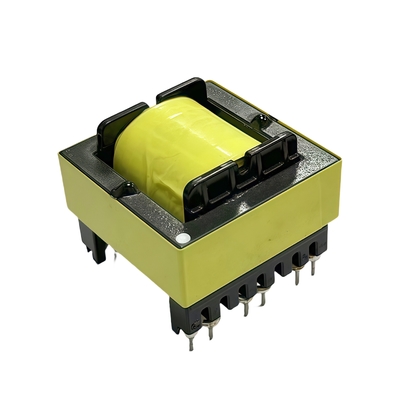

EC42 Magnetische elektrische transformator Ferrietkern Hoogfrequentie transformator

Merknaam:	ZXY
Modelnummer:	ZXY-EI42
MOQ:	Onderhandelbaar
Prijs:	Onderhandelbaar
Verpakking:	Verpakking
Betalingsvoorwaarden:	T/T

Detailinformatie

Productbeschrijving

Detailinformatie

Plaats van herkomst:

Huizhou.China

Certificering:

RoHS、ISO9001、CE

Leverancier:

Vervaardiging

Form factor:

horizontaal

Voordeel:

Hoge efficiëntie

Sleutelwoorden:

EC42 Hoogfrequente transformator

Kern materialen:

Ferrietkern

Wikkelen:

Op maat

Markeren:

Magnetische hoogfrequente transformator voor elektrische energie

EC42 Hoogfrequente transformator

Ferrietkern hoogfrequente transformator

Productbeschrijving

EC42 Magnetische elektrische transformator Ferrietkern Hoogfrequentie transformator

1.Productenbeschrijving

De EC42 Magnetic Electric Power Transformer met Ferrite Core is ontworpen voor hoogfrequente toepassingen van 100kHz tot 1MHz.een uitzonderlijk rendement van maximaal 96% in compacte krachtomzetsystemenDe EC42 ferrietkern (PC40/PC95 materiaal) beperkt de kernverliezen bij verhoogde frequenties tot een minimum, terwijl de vlakke wikkelingstructuur het huid-effect en de nabijheid verliezen vermindert.het garanderen van optimale prestaties in SMPSMet een vermogen van 100 tot 1000 W en een isolatie-spanning van 3000 VAC voldoet het aan de veiligheidsnormen voor industriële en automobieltoepassingen.Het lage profiel van de transformator en de thermische beheersingsfuncties maken het mogelijk om van -40°C tot +125°C te werken, waardoor het ideaal is voor ruimtebeperkte, zeer betrouwbare omgevingen zoals EV-oplaadmodules en telecommunicatie-stroomvoorzieningen.Deze transformator combineert geavanceerde magnetische materialen met precisie engineering om betrouwbare, efficiënte vermogen omzetting in hoogfrequente toepassingen.

De EC42-magnetische elektrische transformator met ferrietkern-hoge frequentietransformator biedt de volgende belangrijkste kenmerken:

1Hoogfrequente operatie

Geoptimaliseerd voor 100kHz-1MHz schakelfrequenties, ideaal voor moderne SMPS-ontwerpen.

2.Ferrite kernmateriaal

Gebruikt PC40/PC95 ferriet voor lage kernverliezen en hoge magnetische permeabiliteit bij verhoogde frequenties.

3.Hoge efficiëntie

Bereikt een conversie-efficiëntie van ≥96%, waardoor energieverspilling en thermische beheersing worden verminderd.

4.Compact ontwerp

De kerngrootte van EC42 maakt een kleinere voetafdruk mogelijk in vergelijking met traditionele laagfrequente transformatoren.

5.Laag lekkageinductiviteit

Precision-wound spoelen minimaliseren de lekkage-inductantie (< 1% van de primaire inductance), waardoor de EMI-prestaties worden verbeterd.

6.High Power Density

Handhaaf 100-1000W in een compacte vormfactor, geschikt voor krachtige toepassingen.

7- Een breed temperatuurbereik.

Werkt betrouwbaar van -40 °C tot +125 °C, met thermische beheersfuncties om de prestaties te behouden.

8Isolatievermogen

Biedt 3000 VAC isolatie, voldoet aan de veiligheidsvereisten voor industriële en automobiel toepassingen.

9.Planar Winding Technologie

Vermindert huideffect en nabijheidsverliezen door geoptimaliseerde geleidergeometrieën.

2. Kenmerken

Kenmerken	Beschrijving
Kernmateriaal	High-performance ferriet (bijv. Mn-Zn of Ni-Zn) voor lage verliezen bij hoge frequenties.
Kernvorm	EC42 (E-kern met overeenkomstige I-kern), gestandaardiseerde grootte voor compacte energieontwerpen.
Frequentiebereik	Typisch 20 kHz ¢ 500 kHz +, geschikt voor SMPS, omvormers en resonantie-omvormers.
Hoge efficiëntie	Laag kernverlies (lage hysteresis/draaicurrent) en hoge doorlaatbaarheid bij hoge frequenties.
Hoog vermogen	Ontworpen voor toepassingen met een middellange tot hoge vermogen (afhankelijk van wikkeling en koeling).
Slechte warmteopwekking	Het lage kernverlies van ferriet vermindert de warmteophoping in vergelijking met gelaagde ijzerkernen.
Uitstekende thermische stabiliteit	Stabiele prestaties over een breed temperatuurbereik (bijv. -40 °C tot +120 °C).
Aanpasbare wikkels	Primaire/secundaire bochten kunnen worden afgestemd op specifieke spannings-stroomverhoudingen.
Isolatie	Klasse B (130°C) of hogere isolatiematerialen voor betrouwbaarheid.
Toepassingen	Stroomvoorzieningen voor schakelaarmodus (SMPS), gelijkstroomconverters, zonne-omvormers, inductieverwarming, enz.

EC42 Magnetische elektrische transformator Ferrietkern Hoogfrequentie transformator 0

3.Andere aanbevolen producten

Productnaam	TYPE	Gedetailleerd type
Hoogfrequente transformatoren	EE	EE8.3, EE10, EE13, EE16, EE19, EE20, EE25, EE28, EE30, EE33, EE40, EE42, EE49, EE50, EE55, EE60, EE65, EE70, EE75, EE80, EE85
	EG/EG	Er is geen bewijs dat er sprake is van een overtreding van de bepalingen van de richtlijn.
	ETD	ETD29, ETD35, ETD40, ETD49
	EF	EF16, EF20, EF25
	EFD	EFD15, EFD20/21, EFD25/26, EFD30
	EDR	EDR2009, EDR2037, EDR2809, EDR2828, EDR3012, EDR3909, EDR4008
	EP	EP7, EP10, EP13
	EPC	EPC11.5, EPC13, EPC19, EPC25
	EQ	EQ2512, EQ2610, EQ3209, EQ4013,
	POT	De Commissie heeft de Commissie verzocht om de nodige informatie te verstrekken.
	PQ	PQ2016, PQ2020, PQ2625, PQ2620, PQ3225, PQ3520, PQ3525, PQ3535, PQ4040, PQ49
	RM	RM6, RM8, RM10, RM12, RM14

4.Bedrijfsprofiel
