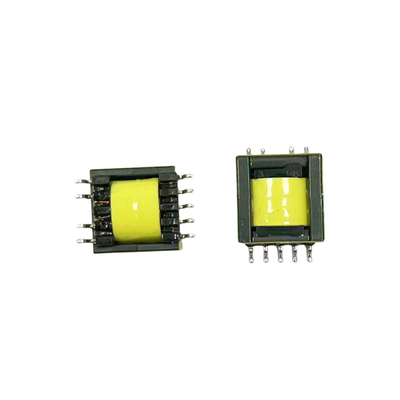

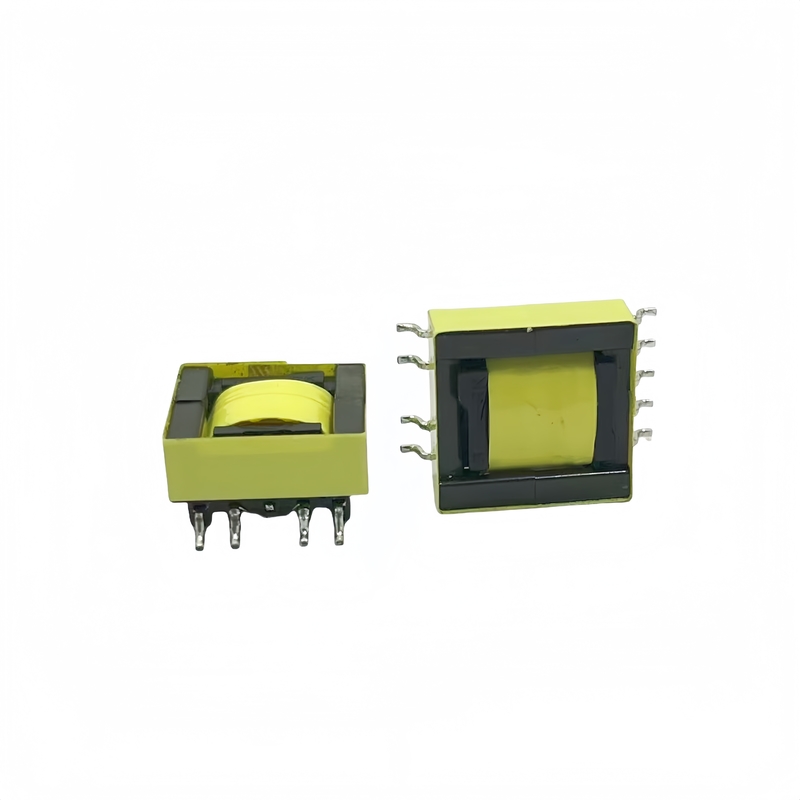

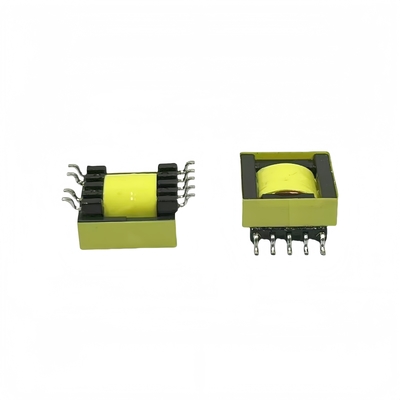

Multi Winding SMT EPC13 Hoogfrequentietransformator Flat Ferrite Core

1.Productenbeschrijving

De SMT EPC13 High-Frequency Transformer is een belangrijk onderdeel van moderne elektronische circuits, met name die met hoge frequenties.SMT (Surface Mount Technology) geeft aan of het geschikt is voor installatie op printplaten (PCB's)De "EPC13" verwijst waarschijnlijk naar zijn specifieke grootte of mechanische ontwerp, dat is geoptimaliseerd voor toepassingen met hoge frequentie.

Deze transformator is ontworpen om hoogfrequente signalen te verwerken, meestal in het bereik waar traditionele transformatoren problemen kunnen ondervinden als gevolg van verhoogde verliezen en verminderde prestaties.Het maakt gebruik van geavanceerde magnetische materialen en wikkeltechnieken om kernverliezen en parasitaire effecten bij hoge frequenties te minimaliseren.Het kan bijvoorbeeld ferriten met een hoge doorlaatbaarheid of andere gespecialiseerde magnetische materialen gebruiken om de efficiëntie van de magnetische koppeling te verbeteren.

In toepassingen zoals hoogfrequente voedingsmiddelen, draadloze laadsystemen en RF-circuits (Radio Frequency) speelt de SMT EPC13 High Frequency Transformer een cruciale rol.In elektriciteitsvoorzieningen, kan het energie efficiënt overbrengen op hoge frequenties, waardoor de grootte van andere componenten zoals condensatoren en inductoren wordt verminderd vanwege de hogere bedrijfsfrequentie.het helpt bij de overdracht van energie tussen de zender en ontvanger spoelenIn RF-circuits wordt het gebruikt voor impedantie-matching, signaalisolatie en frequentie-specifieke signaalverwerking.het goed functioneren en de hoogwaardige werking van deze complexe elektronische systemen te waarborgen.

2. Kenmerken

1- Voordelen van de technologie voor oppervlaktebevestiging
- Compacte integratie: met behulp van SMT (Surface Mount Technology) kunnen SMT EPC13-hogefrequentietransformatoren rechtstreeks op het oppervlak van printplaten (PCB's) worden gemonteerd, waardoor ruimte aanzienlijk wordt bespaard.In vergelijking met traditionele plug-in transformatoren, vereist het niet dat er grote installatiegaten worden gereserveerd, waardoor de PCB-opstelling compacter wordt en meer ruimte vrijkomt voor andere componenten.Het is vooral geschikt voor kleine elektronische producten met strenge volumevereisten, zoals Bluetooth-koptelefoons, smartwatches, enz.

- Efficiënte productie: SMT-technologie is zeer geautomatiseerd en geschikt voor grootschalige productie.transformatoren kunnen snel en nauwkeurig worden geplaatst op de aangewezen posities op het PCBDit proces vermindert tegelijkertijd het handmatige invoegproces, minimaliseert menselijke fouten en verbetert de consistentie en de opbrengst van het product.

2Specifieke omvang en structurele voordelen
-- Aanpassing van de specificatie EPC13: De specificatie "EPC13" definieert de specifieke afmetingen en structuur.Dit gestandaardiseerde ontwerp zorgt voor een goede compatibiliteit met andere componenten die aan deze specificatie voldoen in termen van grootteDe compacte afmetingen kunnen voldoen aan de eisen van de prestaties op hoge frequentie en kunnen tegelijkertijd worden aangepast aan verschillende toepassingsscenario's met beperkte ruimte.zoals kleine opladers, draadloze routers en andere interne circuits.

- Structurele optimalisatie: EPC13 structureel ontwerp helpt bij het optimaliseren van magnetische circuits en verminderen van magnetisch lek.Concentreert het magnetisch veld, verbetert de magnetische koppeling tussen de wikkels en verbetert aldus de efficiëntie van de energieoverdracht van de transformator, vooral in hoogfrequente omgevingen.

3Uitstekende prestaties op hoge frequentie
Bij het werken bij hoge frequenties vertonen SMT EPC13 hoogfrequente transformatoren een laag kernverlies en een laag wikkelverlies.De geselecteerde hoogwaardige magnetische materialen, zoals speciaal geformuleerd ferriet, hebben een laag hysteresisverlies en een laag draaikrachtverlies, waardoor energieverspilling tijdens het omzettingsproces effectief kan worden verminderd.geoptimaliseerde wikkeling ontwerp en materiaal selectie hebben de wikkeling weerstand verminderd, verminderde koperverlies en verbeterde algemene efficiëntie.

Breedbandrespons: deze transformator heeft een goede breedbandrespons en kan stabiel werken in een breed hoogfrequentiebereik.Of het nu gaat om frequenties van enkele honderden kilohertz (kHz) of van enkele megahertz (MHz), kan het een relatief stabiele transformatorverhouding en elektrische prestaties behouden, wat garanties biedt voor een efficiënte verwerking en transmissie van hoogfrequente signalen.Het is geschikt voor toepassingen zoals hogesnelheidsgegevenscommunicatie en hoogfrequente vermogenconversie die een strikte frequentiereactie vereisen.
