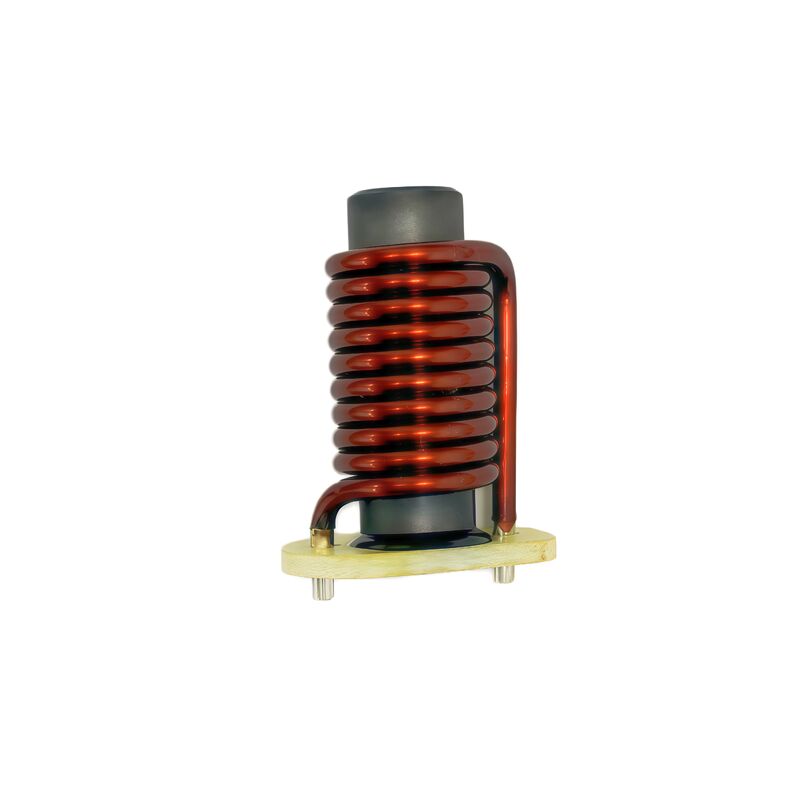

Magnetische staafinductor Staafvormige smoorspoel voor schakelende voeding

1.Productbeschrijving

Deze hoogwaardige magnetische staafinductor (staafvormige smoorspoel) is ontworpen voor hoogfrequente schakelende voedingen (SMPS) en beschikt over zeer zuivere koperen wikkelingen op een geavanceerde magnetische ferrietkern. Met zijn open magnetische circuit levert hij uitzonderlijke stroomverwerkingsmogelijkheden en een hoge weerstand tegen magnetische verzadiging. Het is ideaal voor PCB-lay-outs voor schakelende voedingen en fungeert als een kritisch laagdoorlaatfilter om EMI-ruis te onderdrukken, stroomrimpelingen glad te strijken en stroomafwaartse gevoelige elektronica in auto-, slimme meubel- en industriële doe-het-zelfprojecten te beschermen.

Het open-magnetische circuitontwerp en de hoge verzadigingsweerstand van deFerriet magnetische staafinductormaken het tot een onmisbaar onderdeel voor transiënte filtering en rimpelonderdrukking in moderne elektronica. Hieronder staan ​​de meest voorkomende praktische toepassingen:

1. Elektronische modules voor auto's (autoladers en BCM's)

• De toepassing:Geïntegreerd in DC-DC Buck-Boost-converterprintplaten voor krachtige USB-snellaaddocks en Body Control Modules (BCM's).

• De rol:De 12V/24V stroomrail van de accu van een auto is notoir luidruchtig vanwege het gejank van de dynamo en de ontstekingspieken. Deze staafvormige smoorspoel, geplaatst in de voedingsingangsfase, werkt als een robuuste "buffer" om binnenkomende spanningspieken en hoogfrequente EMI te blokkeren, zodat deze de gevoelige AM/FM-radio of ADAS-radarsystemen van het voertuig niet hindert.

2. Audioversterkers en communicatiehardware

• De toepassing:Ingebed in de LC-uitgangsfilternetwerken van klasse-D-audioversterkers en draadloze IoT-gatewaystroomrails.

• De rol:Klasse-D-versterkers gebruiken hoogfrequente PWM-schakeling om luidsprekers aan te sturen. Een staafsmoorspoel verwijdert effectief het hoogfrequente schakeldraaggolfsignaal voordat het de luidsprekeraansluiting bereikt, waardoor alleen zuivere, hifi-audiosignalen overblijven en statische achtergrondruis wordt geëlimineerd.

3. Smart Home en Qi draadloze laadstations

• De toepassing:Geplaatst op het hoofdstroomingangsbord van draadloze oplaadpads voor meerdere apparaten en slimme meubelintegraties.

• De rol:Het voorkomt dat het hoogfrequente magnetische veld dat wordt gegenereerd door de zendspoelen voor draadloos opladen terugvloeit naar de belangrijkste AC/DC-voedingslijnen, waardoor het hele systeem thermisch stabiel blijft en voldoet aan de wereldwijde FCC/CE-standaarden voor elektromagnetische compatibiliteit.

2. Prestatiekenmerken
