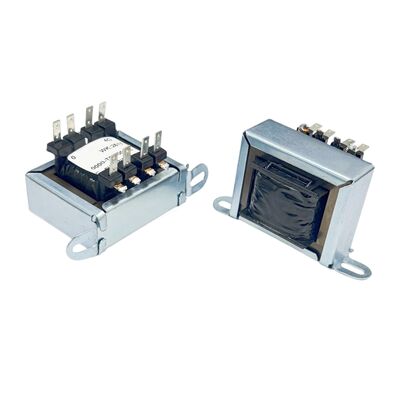

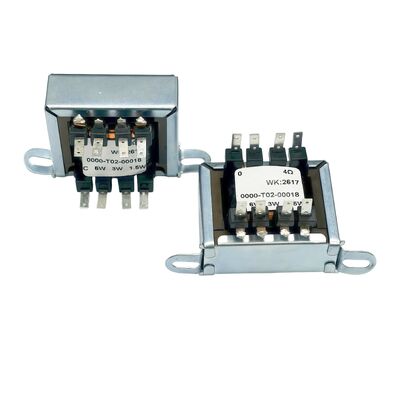

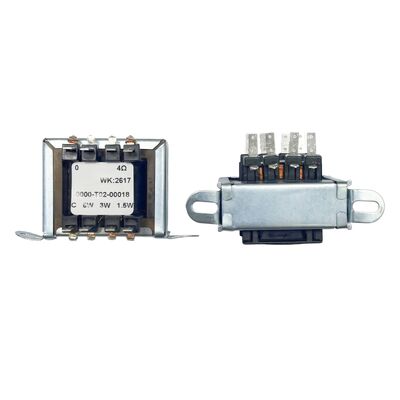

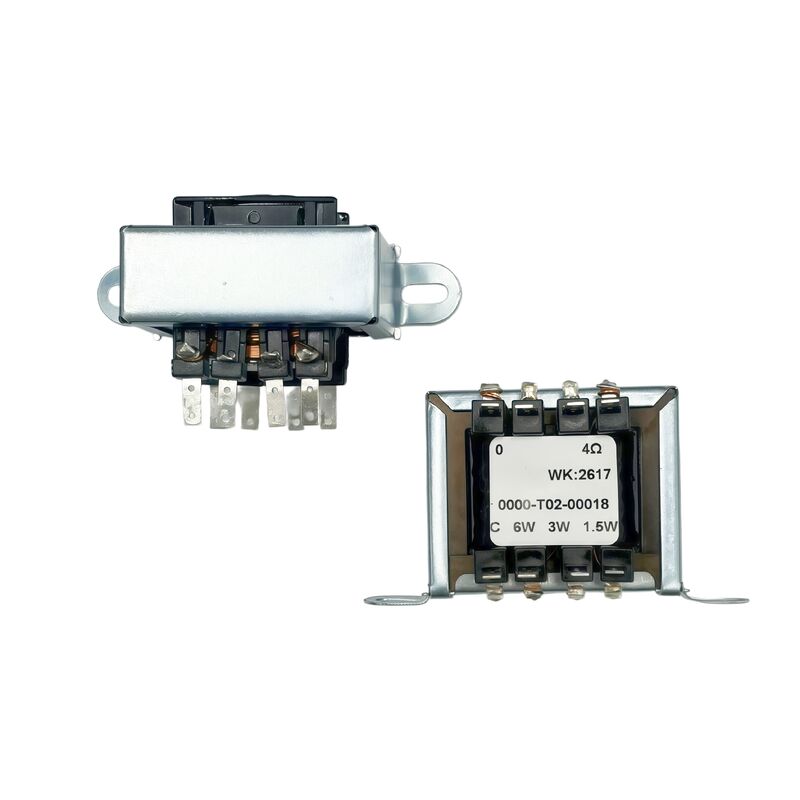

Audio Lijn Transformator 6W 3W 1.5W Chassis Installatie Soldeer Bedrading voor Luidsprekers

1. Productbeschrijving

Zhixiangyuan's nieuwste product, de audiolijn transformator (6W/3W/1.5W), is een passief impedantie-aanpassingscomponent speciaal ontworpen voor installatie in luidsprekersystemen. Hiermee kunt u het geschikte nominale vermogen (1.5W, 3W of 6W) kiezen om verschillende luidsprekers aan te passen, wat zorgt voor efficiënte signaaloverdracht en bescherming van de versterker tegen onjuiste belastingsimpedantie. Installatie vereist chassisinstallatie (met schroeven of beugels), vervolgens het solderen van de primaire en secundaire draden aan de ingangs-/uitgangsklemmen, en het aansluiten van de transformator tussen de versterker en de luidspreker, terwijl de juiste polariteit en tapconfiguratie in acht worden genomen. Deze instelling wordt vaak gebruikt in audiodistributiesystemen met meerdere taps (zoals 70V/100V lijnen) of ouderwetse buizenversterkers, wat flexibiliteit biedt voor volumeregeling en impedantieoverbrugging over meerdere luidsprekers. Als u behoeften heeft, neem dan contact op met kath@zxycoil.com. Wij zullen ons best doen om u technische ondersteuning te bieden.

Toepassingsvoorbeeld:

Voor achtergrondmuzieksystemen (zoals winkelcentra, restaurants, scholen) moet u tientallen plafondluidsprekers in het plafond installeren, maar de afstand tussen de versterker en de luidsprekers kan enkele honderden meters bedragen.

Probleem:

Direct aansluiten met een gewone eindversterker (met een vaste impedantie van 4-16 Ω) zal leiden tot aanzienlijke verliezen tijdens langeafstands-transmissie, en de versterker kan niet tegelijkertijd zoveel luidsprekers met lage impedantie aansturen (de totale impedantie zal te laag zijn, waardoor de versterker doorbrandt).

Oplossing:
De eindversterker geeft een 100V hoogspanningssignaal uit (constante spanningsversterker).
Installeer een 6W/3W/1.5W transformator op elke luidspreker.

Werkelijke bedrading:
Soldeer het ingangseinde (hoogspanningszijde) van de transformator aan de 100V hoofdlijn aan het plafond.
Sluit de uitgangsklem van de transformator (laag-weerstandszijde, zoals 4 Ω/8 Ω) aan op de hoorn.
Selecteer de vermogenstap volgens het gewenste volume in het gebied: alleen achtergrondgeluid is nodig in de badkamer, kies de 1.5W stand; de hal heeft iets meer volume nodig, kies de 3W of 6W stand.

Effect: Tientallen luidsprekers zijn parallel op dezelfde lijn aangesloten zonder elkaar te storen, en er is geen significante demping tijdens langeafstands-transmissie.
