Hoogfrequentietransformatoren van de PQ-serie voor snel opladen met een hoge vermogendichtheid en een hoog conversie-efficiëntie

Merknaam:	ZXY
Modelnummer:	ZXY-PQ
MOQ:	Bespreekbaar
Prijs:	Onderhandelbaar
Verpakking:	KARTON

Detailinformatie

Productbeschrijving

Detailinformatie

Plaats van herkomst:

Shenzhen Guangdong

Certificering:

RoHS、ISO9001、CE

Levering vermogen:

3-4 weken

Markeren:

Transformator uit de PQ-serie met hoge vermogensdichtheid

Snel opladende hoogfrequente transformator

Hoge conversie-efficiëntie stroomtransformator

Productbeschrijving

PQ Serie Transformator voor Opladen van Nieuwe Energie Voertuigen

De PQ Serie Transformator is een hoogfrequente oplossing met een hoge energiedichtheid, speciaal ontworpen voor laadpalen en boordladers (OBC) voor nieuwe energie voertuigen (NEV). Door gebruik te maken van geavanceerde PQ-kerngeometrie is deze transformator geoptimaliseerd voor snellaadmodules van 20kW tot 240kW+. Het blinkt uit in snellaadtoepassingen voor trams door minimale temperatuurstijging, superieure elektrische isolatie en hoge conversie-efficiëntie te garanderen.

Belangrijkste Voordelen

Ultra Snellaad Kernvermogen: Speciaal ontworpen voor hoogvermogen laadmodules, verbetert de energieconversie-efficiëntie (tot 98% of meer), vermindert warmteverlies en maakt snellere, energiezuinigere werking van laadstations mogelijk.
Compact Ontwerp, Hoge Energiedichtheid: Unieke PQ magnetische kerngeometrie maakt grotere inductie en krachtoverbrenging mogelijk in beperkte ruimte, wat bijdraagt aan de miniaturisatie en het lichter maken van apparatuur voor fabrikanten van laadpalen.
Meerdere Beveiligingen en Stabiliteit: Uitstekende anti-saturatiecapaciteit en elektromagnetische afschermingsprestaties zorgen voor een stabiele output in complexe stroomnetomgevingen zonder ruisinterferentie, wat de veiligheid van het laden waarborgt.
Compatibiliteit met Meerdere Protocollen: Flexibele aanpassing aan verschillende topologiestructuren (LLC-resonantie, full-bridge shift equality), wat perfecte compatibiliteit biedt voor zowel voertuigen met een laag voltage als toekomstige voertuigen met een hoog voltage platform.

Prestatiekenmerken

Functie	Prestatiekenmerk	Technisch Voordeel
Kernmateriaal	Laag-verlies Mn-Zn ferrietmateriaal	Vermindert kernverlies bij hoge frequenties, verbetert de algehele energie-efficiëntie
Frequentiebereik	20 kHz tot 200 kHz (aanpasbaar)	Maakt hoogfrequente werking mogelijk, waardoor de transformator kleiner en lichter wordt
Energiedichtheid	Compacte PQ kerngeometrie	Optimaliseert ruimtegebruik binnen de laadmodule
Bedrijfstemperatuur	Klasse B / Klasse H isolatiesysteem (130°C - 180°C)	Zorgt voor betrouwbare prestaties bij continu bedrijf onder volledige belasting
Diëlektrische Sterkte	Hoge isolatiespanning (typisch 3000VAC - 4000VAC)	Biedt robuuste elektrische veiligheidsisolatie tussen primair en secundair
Wikkeltechnologie	Precisie meerstrengs Litz-draad of koperfolie	Minimaliseert huid-effect en nabijheidseffect verliezen bij hoge frequenties
Efficiëntie	Tot 98% (afhankelijk van ontwerpparameters)	Vermindert energieverspilling en verlaagt koelingsvereisten
Lekkage-inductie	Gecontroleerde lage lekkage-inductie	Essentieel voor soft-switching topologieën (bijv. LLC resonantieconverters)
Thermisch Beheer	Geoptimaliseerde wikkelingslay-out en kerndesigns	Zorgt voor een gelijkmatige warmteverdeling, wat de betrouwbaarheid op lange termijn verbetert
Aanpasbaarheid	Draaiverhouding, inductie en montage-stijl aanpasbaar	Aanpasbaar aan verschillende vermogensniveaus (20kW - 240kW+) en circuit topologieën

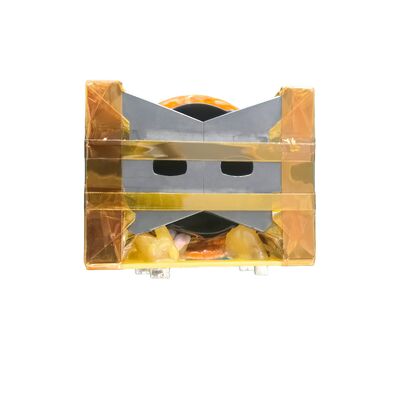

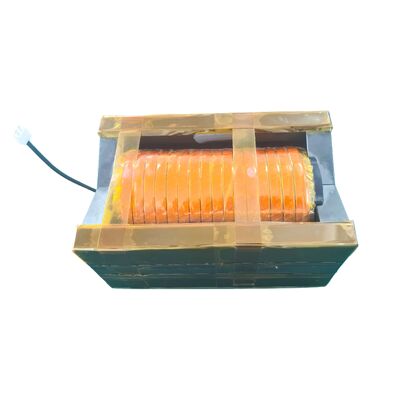

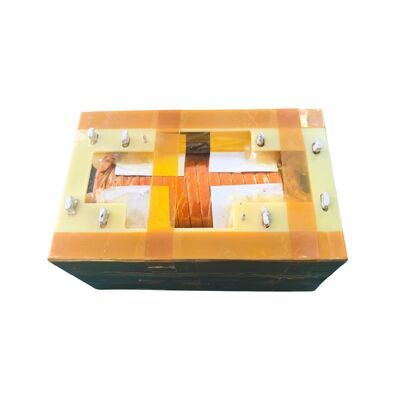

Productafbeeldingen
