PQ-serie nieuwe energie hoogvermogen hoogfrequente transformator voor elektrische voertuigen
  • Naam
  • Naam
  • Naam
  • Naam

PQ-serie nieuwe energie hoogvermogen hoogfrequente transformator voor elektrische voertuigen

Merknaam: ZXY
Modelnummer: ZXY-PQ
MOQ: Bespreekbaar
Prijs: Onderhandelbaar
Verpakking: KARTON
Detailinformatie
Productbeschrijving
Detailinformatie
Plaats van herkomst:
Shenzhen Guangdong
Certificering:
RoHS、ISO9001、CE
Markeren:

Krachtige hoogfrequente transformator

,

Nieuwe energie-energietransformator

,

Transformator uit de PQ-serie van 6 kW

Productbeschrijving
PQ-serie Nieuwe energie-hoge-vermogen transformator opladen hoogfrequente transformator
De PQ-serie high-frequency-transformator voor het opladen van nieuwe energie met een hoog vermogen is een hoogwaardig magnetisch onderdeel dat speciaal is ontworpen voor opladers voor elektrische voertuigen (OBC's).laadstationsMet een geoptimaliseerde PQ-magnetische kerngeometrie die een groot vensteroppervlak combineert met een hoog magnetisch kern doorsnedeoppervlak.Deze serie levert krachtige verwerkingskracht in een compacte vormfactor.
Belangrijkste voordelen
  • Vermogensbereik van 50W tot 6kW+ met compact ontwerp
  • Ferrietmaterialen met lage verliezen (PC44, 3C95, N87) voor een stabiele werking met hoge frequentie
  • Werkfrequentiebereik: 20 kHz tot 500 kHz
  • met een vermogen van meer dan 50 kW
  • Compacte structuur met een laag magnetisch lek en een sterke interferentiewerende prestatie
  • Ondersteunt meerdere topologieën, waaronder flyback, forward, LLC-resonantie en full bridge
  • Aanpasbare wikkeling draaiband verhouding, isolatie niveau (B/F/H) en pin configuratie
  • Hoge vermogendichtheid met uitstekend warmtebeheer
  • Betrouwbare veiligheidsisolatie met weerstandspanning tot 3,75 kV-4 kV
Toepassingen
Deze transformator dient als kerncomponent in elektrische voertuigladers (OBC), DC-sneloplaadstations en hulp DC-DC-omvormers.Het wordt veel gebruikt in hernieuwbare energiesystemen, waaronder fotovoltaïsche omvormersDe industriële toepassingen omvatten communicatiebasisstations, ononderbroken stroomvoorzieningen (UPS), serverstroomvoorzieningen,industriële controleapparatuur, hulpkrachtsystemen voor het spoorvervoer, slimme nettoestellen en high-end consumentenelektronica zoals snelladers voor elektrische gereedschappen en drones.
Performance-kenmerken
Performance-kenmerken Specificatie / Details
Kernmateriaal Ferrietmaterialen met lage verliezen (bv. PC44, 3C94, N87, N67)
Werkfrequentie 20 kHz tot 500 kHz (typisch)
Afstand van het uitgangsvermogen 0.5 VA tot 6 kW+, afhankelijk van de kerngrootte (bv. PQ20: maximaal 50W; PQ35/35: 350W; PQ50: 1000W+)
Efficiëntie Tot 95% tot 99%
Werktemperatuur -40°C tot +125°C (typisch); sommige modellen tot +180°C
Bergingstemperatuur -40°C tot +100°C (typisch)
Dielectrische sterkte (hipot) 1.5 kV tot 4,0 kV wisselstroom, afhankelijk van de isolatievereisten
Isolatieweerstand 100 MΩ min. bij DC500V
Inductance Tolerantie Typisch ±8% tot ±10% bij 1 kHz/0,25V of 1 kHz/1V
DC-weerstand (DCR) Zo laag als 4 mΩ tot 780 mΩ ( varieert per wikkeling en model)
Inductaantie van het lek Typisch 4,0 μH Max. tot 6,0 μH Max.
Kerngeometrie Geoptimaliseerde PQ-vorm voor hoge vermogendichtheid, lage lekkage en goede thermische prestaties
Foto's van producten

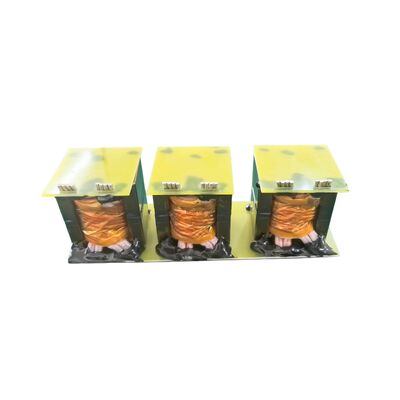

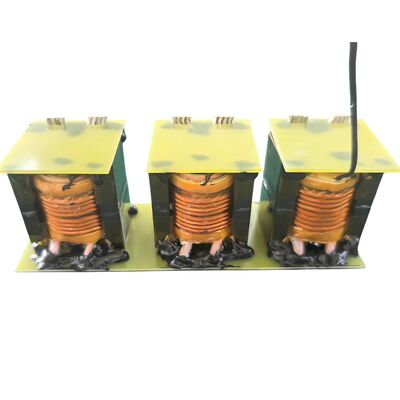

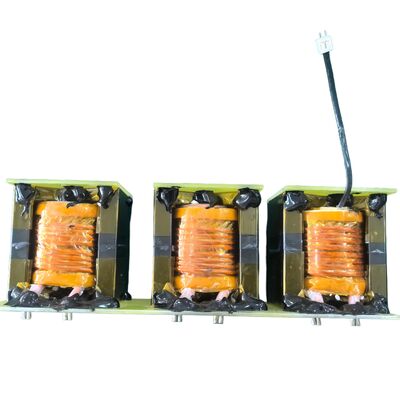

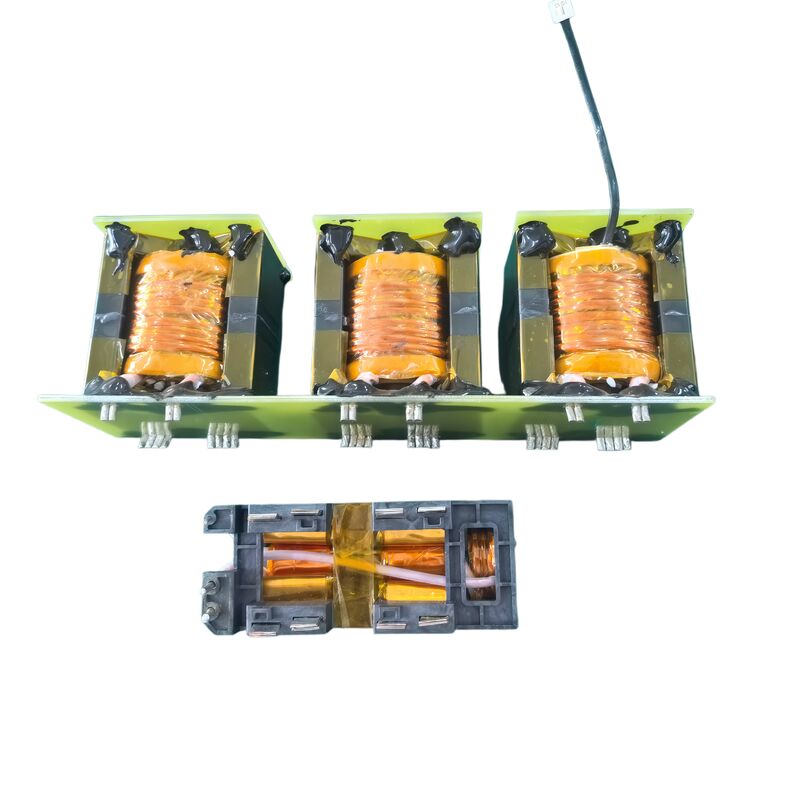

PQ Series High-power Transformer front view PQ Series High-power Transformer side view PQ Series High-power Transformer top view PQ Series High-power Transformer detailed component view
