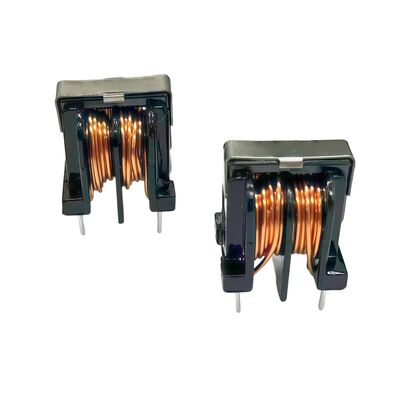

UU10.5 Verticaal gemeenschappelijk modusfilter EMI-krachtversperring met hoge doorlaatbaarheid

Merknaam:	ZXY
Modelnummer:	UU10.5
MOQ:	Bespreekbaar
Prijs:	Onderhandelbaar
Verpakking:	3-4 weken

Detailinformatie

Productbeschrijving

Detailinformatie

Plaats van herkomst:

Shenzhen Guangdong

Certificering:

RoHS、ISO9001、CE

Markeren:

Verticale plug-in-verpakking Common Mode-filter

10 mm * 13 mm pitch EMI-stroomsmoorspoel

Hoge permeabiliteit Ferrietkern Common Mode-inductor

Productbeschrijving

UU10.5 UU-serie verticaal samenmodeller

Verticale elektronische co-modulatie-bandbandband EMI-type vermogen co-cirkel, co-modulatie-bandspanning 10 × 13 mm, ontworpen om co-elektromagnetische interferentie op elektriciteitslijnen en signaallijnen te voorkomen.

productoverzicht

UU10.5 serie verticaal samengestelde golflengte gebruikt een hoog magnetisch geleidingspercentage van ijzeroxide magnetische kern en een gesloten magnetische weg. Dankzij de verticale invoeging en de precieze 10 mm × 13 mm afstand tussen de pijlers, is de compatibiliteit met de PCB-opstelling gewaarborgd. Het twee-stappen omwentelingsontwerp van de enkelvoudige draad verlaagt de verspreidingscapaciteit, waardoor het een hoge weerstand en uitstekende geluidsonderdrukking biedt onder hoge frequentie.

Hoofdfunctie

de combinatie van:Effectief blokkeren van de modulaire storing van de stroom, terwijl het verschil in signaal zonder afname doorgaat.
Hoogfrequente geluidsgolf:Hoge weerstand in de frequentieband, om uitstekende geluidsonderdrukking te bereiken.
elektrische isolatie en bescherming:Een barrière tussen de oplaadmachine en het elektriciteitsnet, die de tweerichtingsoverbrenging van geluid voorkomt.
增强系统稳定性: versterkt systeemstabiliteit:闭式磁路 ontwerp verminderde magnetische lekken, verbeterde slagvastheid
EMC conformiteit:帮助电子产品满足CCC,UL,CE en andere elektromagnetische compatibiliteitsnormen

Performance kenmerken

funksie类别	Performance kenmerken	典型值/描述
核心及电气	核心材料	Hoogtransparent ijzeroxyd
核心及电气	行数	2
核心及电气	elektrisch bereik	0.6 mH ≤ 50 mH (testfrequentie:1 kHz)
核心及电气	Directe stroomresistentie (DCR)	0.2Ω 至 3Ω (afhankelijk van de elektrische waarde)
核心及电气	额定电流	0.3A tot 2.0A ((with electrical resistance)
核心及电气	Hoogfrequente prestaties	heeft een hoge weerstand in de toepasselijke frequentiebereik; heeft een hoge zelfresonantiefrequentie
machine en structuur	Installatie	Transporteur (DIP)
machine en structuur	standardafstand	10 mm × 13 mm (voetspan)
machine en structuur	包装/箱	Verticaal, DIP-4P
machine en structuur	√ omringende structuur	采用单层线圈的两段式线圈架,减少低杂散电容
machine en structuur	デザイン	閉磁路以減少漏磁通 (gesloten magnetische weg om lekken te verminderen)
milieu en veiligheid	werktemperatuur	-40°C tot +125°C
milieu en veiligheid	绝缘 elektrische weerstand	Maximaal 100 MΩ
milieu en veiligheid	耐压	绕组间电压:≥1,5千伏交流电;1000伏交流电/0,8千伏
milieu en veiligheid	遵守	RoHS, REACH

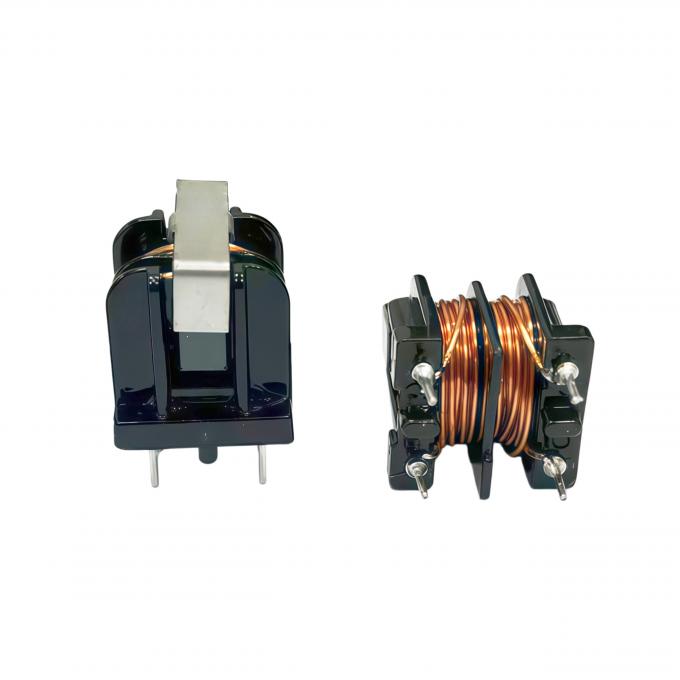

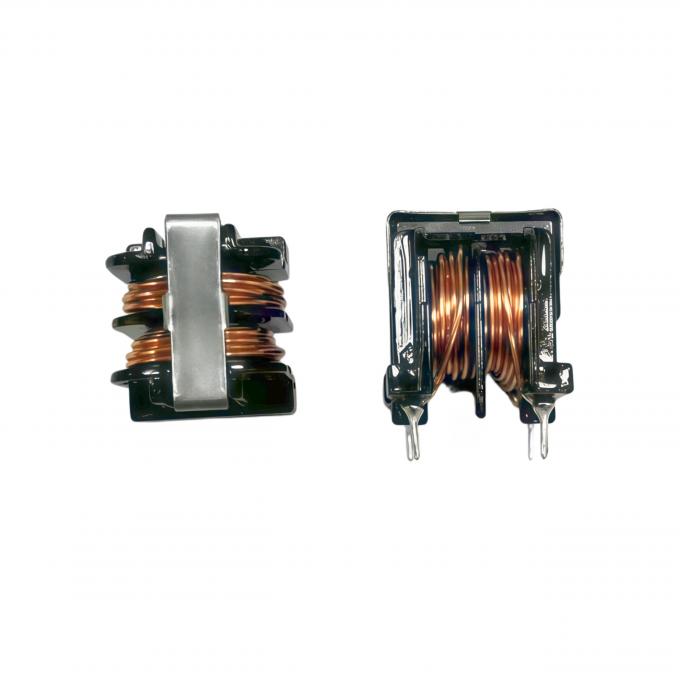

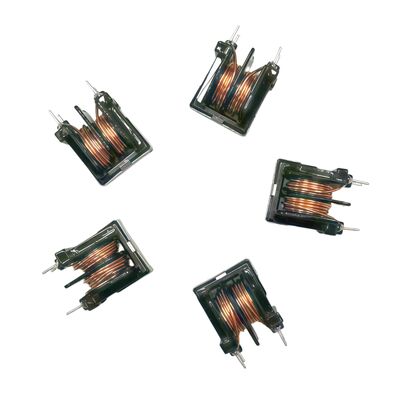

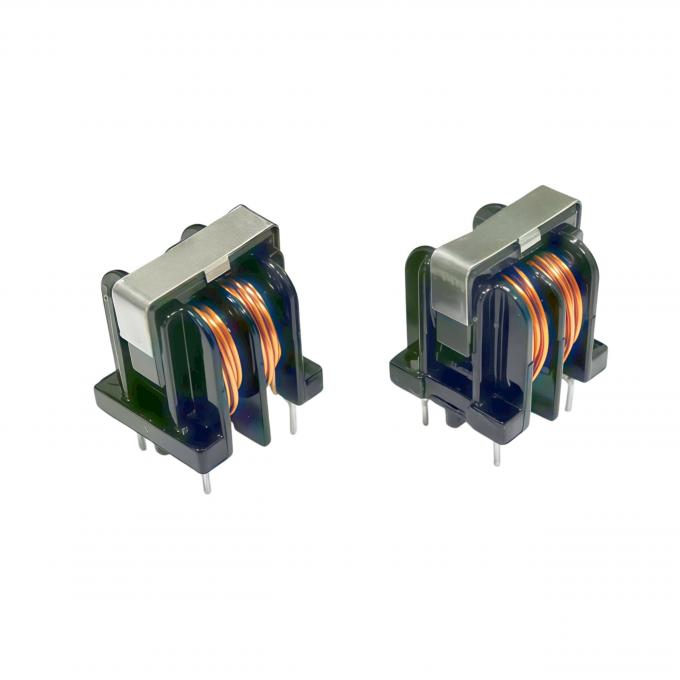

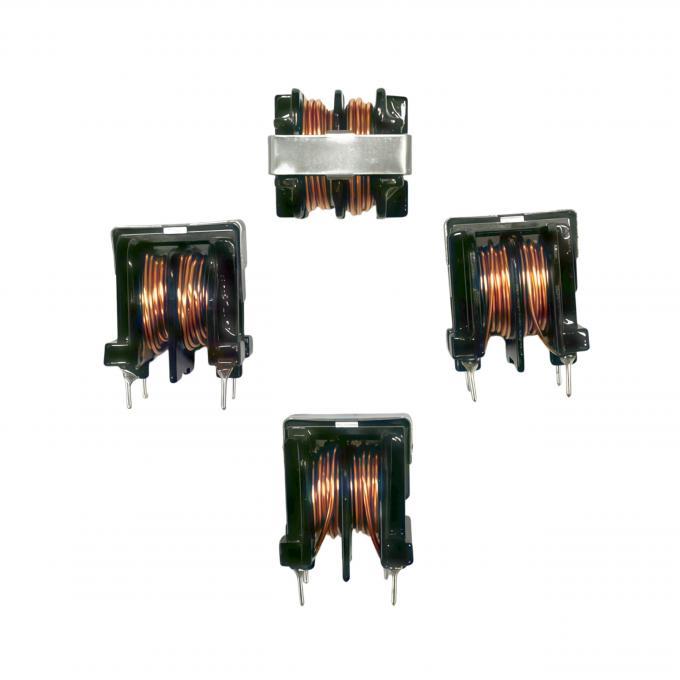

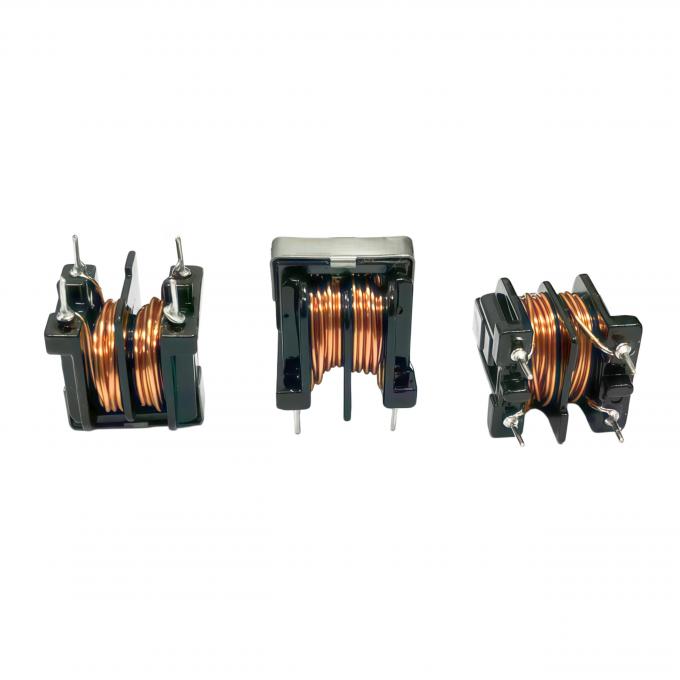

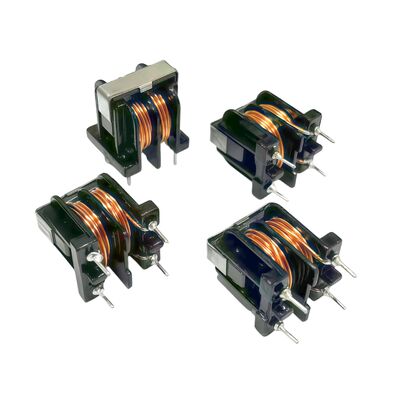

productfoto
