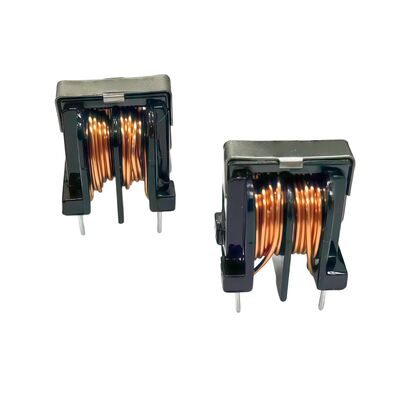

UU10.5 UU-serie Verticale Common Mode Filter EMI Power Choke met 10 mm * 13 mm Pitch en High Permeability Ferrite Core
  • Naam
  • Naam
  • Naam

UU10.5 UU-serie Verticale Common Mode Filter EMI Power Choke met 10 mm * 13 mm Pitch en High Permeability Ferrite Core

Merknaam: ZXY
Modelnummer: UU10.5
MOQ: Bespreekbaar
Prijs: Onderhandelbaar
Verpakking: 3-4 weken
Detailinformatie
Productbeschrijving
Detailinformatie
Plaats van herkomst:
Shenzhen Guangdong
Certificering:
RoHS、ISO9001、CE
Markeren:

Verticale plug-in-verpakking Common Mode-filter

,

10 mm * 13 mm pitch EMI-stroomsmoorspoel

,

Hoge permeabiliteit Ferrietkern Common Mode-inductor

Productbeschrijving
Verticale lijnfilters voor gemeenschappelijke modus UU10.5 UU-serie
Verticale elektronische common-mode lijnfilters EMI-type vermogenstoot voor filterpijl 10 × 13 mm, ontworpen om common-mode elektromagnetische interferentie op stroom- en signaalleidingen te onderdrukken.
Productoverzicht
Het verticale common mode filter van de UU10.5-serie is voorzien van een ferrietkern met een hoge doorlaatbaarheid en een gesloten magnetische schakeling.het zorgt voor een nauwkeurige compatibiliteit van de PCB-opmaakDe twee-afdelingen wikkeling met een eenlaagse spoel ontwerp vermindert de verdwaalde capaciteit, waardoor hoge impedantie en uitstekende geluidsonderdrukking bij hoge frequenties.
Belangrijkste functies
  • EMI-onderdrukking in de gemeenschappelijke modus:Effectief blokkeert gemeenschappelijke modus interferentie stromen terwijl het toestaat differentiële signalen te passeren zonder verzwakking
  • Hoogfrequente geluidsfiltering:Handhaaft een hoge impedantie in hogere frequentiebereiken voor superieure geluidsonderdrukking met hoge frequentie
  • Isolatie en bescherming van het circuit:Het werkt als barrière tussen apparatuur en elektriciteitsnet, waardoor geluidsoverdracht in beide richtingen wordt voorkomen.
  • Verbeterde systeemstabiliteit:Gesloten magnetisch circuit vermindert het magnetisch lek en verbetert de slagweerstand
  • EMC-naleving:Helpt elektronische producten te voldoen aan CCC-, UL-, CE- en andere elektromagnetische compatibiliteitsnormen
Performance-kenmerken
Categorie kenmerken Performance-kenmerken Typische waarde / beschrijving
Kern & elektrische Kernmateriaal Ferriet met een hoge doorlaatbaarheid
Kern & elektrische Aantal lijnen 2
Kern & elektrische Induktansbereik 0.6 mH tot 50 mH (testfrequentie: 1 kHz)
Kern & elektrische DC-weerstand (DCR) 0.2Ω tot 3Ω (afhankelijk van de inductance)
Kern & elektrische Nominale stroom 0.3A tot en met 2.0A (omgekeerd gerelateerd aan de inductantie)
Kern & elektrische Hoogfrequente prestaties Hoge impedantie bij toepasselijke frequenties; hoge zelfresonante frequentie
Mechanische & structurele Montage-type Door het gat (DIP)
Mechanische & structurele Standaard pitchgrootte 10 mm × 13 mm (splitsing van de pen)
Mechanische & structurele Pakket / doos Verticaal, DIP-4P
Mechanische & structurele Wikkelstructuur Twee-sectie spoel met een eenlaagse spoel om de verdwaalde capaciteit te verminderen
Mechanische & structurele Ontwerp Gesloten magnetisch circuit om de lekkage te verminderen
Milieu & Veiligheid Werktemperatuur -40°C tot +125°C
Milieu & Veiligheid Isolatieweerstand 100MΩ Minimum
Milieu & Veiligheid Voltage weerstaan Wikkeling tot Wikkeling: ≥1,5 KVAC; 1000 VAC / 0,8 KV
Milieu & Veiligheid Naleving RoHS, REACH

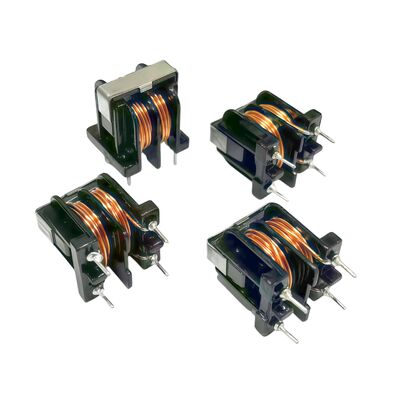

Foto's van producten
UU10.5 UU-serie Verticale Common Mode Filter EMI Power Choke met 10 mm * 13 mm Pitch en High Permeability Ferrite Core 0 UU10.5 UU-serie Verticale Common Mode Filter EMI Power Choke met 10 mm * 13 mm Pitch en High Permeability Ferrite Core 1 UU10.5 UU-serie Verticale Common Mode Filter EMI Power Choke met 10 mm * 13 mm Pitch en High Permeability Ferrite Core 2 UU10.5 UU-serie Verticale Common Mode Filter EMI Power Choke met 10 mm * 13 mm Pitch en High Permeability Ferrite Core 3 UU10.5 UU-serie Verticale Common Mode Filter EMI Power Choke met 10 mm * 13 mm Pitch en High Permeability Ferrite Core 4 UU10.5 UU-serie Verticale Common Mode Filter EMI Power Choke met 10 mm * 13 mm Pitch en High Permeability Ferrite Core 5
Aanbevolen producten
