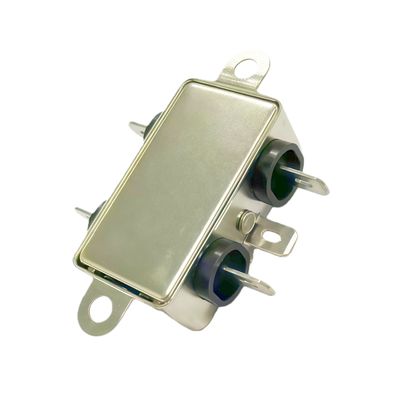

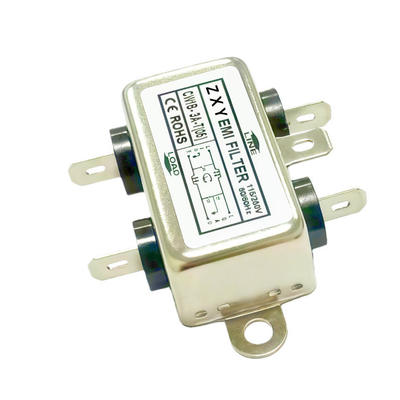

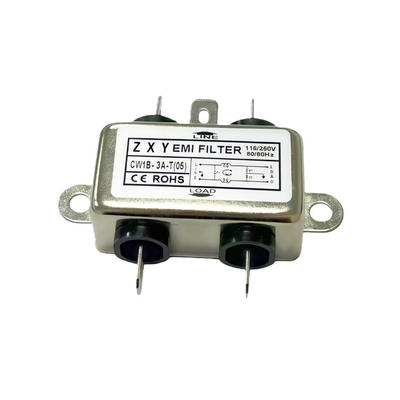

CW1B-3A-T05 Power EMI Filter 4-pins Soldeer Metale Ruisonderdrukker Elektromagnetische Interferentie

1. Productbeschrijving

CW1B-3A-T05 is een power EMI-filter met een 4-pins soldeer-montageontwerp met een metalen behuizing, ook bekend als een elektromagnetische interferentie ruisonderdrukker. De kernfunctie is om elektromagnetische interferentieruis die door elektronische apparatuur tijdens het gebruik wordt gegenereerd, effectief te onderdrukken en te voorkomen dat externe elektromagnetische interferentie de apparatuur binnendringt. Dit zorgt ervoor dat de apparatuur voldoet aan de elektromagnetische compatibiliteitsnormen en stabiel en betrouwbaar werkt. Dit filtermodel wordt typisch ingezet in de DC-voedingsingangsfase van toepassingen zoals schakelende voedingen, industriële besturingssystemen en communicatieapparatuur. Het dient als een cruciaal onderdeel voor stroomzuivering en het verbeteren van de immuniteit van het product tegen interferentie.

CW1B-3A-T05 Deze compacte, gelaste EMI-filters voor voedingen vinden uitgebreide toepassing, voornamelijk in ruimtebeperkte DC-gevoede elektronische apparatuur met strenge elektromagnetische compatibiliteitseisen.

Hieronder staan ​​enkele gedetailleerde toepassingsvoorbeelden:

1. Industriële automatisering en besturingsapparatuur

Specifieke apparaten: I/O-modules voor programmeerbare logische controllers (PLC's), gedistribueerde remote terminal units (RTU's), industriële sensoren, kleine servoaandrijvingen of stappenmotorcontrollers.

Functionele uitleg: In fabrieksomgevingen genereren talrijke motoren, frequentieregelaars en relais intense elektromagnetische ruis die via stroomkabels en ruimtelijke straling wordt uitgezonden. Het installeren van de CW1B-3A-T05 bij de DC-voedingsingang (bijv. 24VDC-ingang) van deze apparaten blokkeert effectief externe interferentie van het binnendringen van gevoelige CPU's of signaalacquisitiecircuits, waardoor programma-uitval, gegevensfouten of storingen worden voorkomen. Tegelijkertijd onderdrukt het ruis die wordt gegenereerd door de eigen schakelende voeding van het apparaat, waardoor deze niet terug in het net wordt gevoerd en andere apparatuur op dezelfde lijn stoort.

2. Communicatie- en netwerkapparatuur

Specifieke apparatuur: Industriële switches, routers, 5G small cells, glasvezeltransceivers en printplaten van Network Attached Storage (NAS)-apparaten.

Functionele details: Deze apparaten vereisen stabiele gegevensoverdracht en lage bitfoutpercentages. Hun interne schakelende voedingen en snelle digitale circuits (bijv. CPU's, PHY-chips) zijn de belangrijkste ruisbronnen. Ruis die via stroomkabels wordt verzonden, kan andere apparaten die dezelfde voeding delen (bijv. aangesloten camera's) storen. Het installeren van dit filter bij de stroomingang van de PCB 'reinigt' de voeding en biedt een ongerepte stroomomgeving voor interne chips. Dit zorgt voor stabiele datacommunicatie en helpt bij het behalen van strenge communicatievoorschriften zoals FCC- en CE-certificeringen.

3. Automotive-elektronica (in-voertuigapparaten)

Specifieke apparaten: In-voertuig entertainmentsystemen (centrale bedieningsschermen), camerabesturingsmodules voor Advanced Driver Assistance Systems (ADAS), voertuiggateways, dashcams.

Functionele details: De elektrische omgeving van de auto is extreem zwaar, met load dumping, load dumping en verschillende transiënte pulsinterferenties van ontstekingssystemen, raammotoren, enz. CW1B-3A-T05 filtert effectief breedbandruis die via stroomkabels wordt geleid, waardoor interne precisieprocessors en beeldsensoren worden beschermd tegen interferentie. Dit voorkomt schermflikkering, systeemherstarts of functionele storingen, waardoor de rijveiligheid en de betrouwbaarheid van het apparaat worden gewaarborgd.

4. Medische elektronische apparaten

Specifieke apparatuur: Draagbare/handheld medische apparaten zoals patiëntmonitoren, draagbare ultrasoundsystemen, infusiepompen en handheld diagnostische apparatuur.

Functionele details: Medische apparaten vereisen een extreem hoge nauwkeurigheid bij het vastleggen van vitale functies, wat een uitzonderlijk lage ruisachtergrond vereist. Tegelijkertijd mogen de apparaten zelf geen interferentiebronnen worden die andere apparatuur in dezelfde afdeling beïnvloeden (bijv. elektrocardiografen). Het implementeren van dit filter in het laagvermogen DC-voedingsgedeelte van dergelijke apparaten minimaliseert interferentie van interne schakelende voedingruis naar zwakke analoge signalen (bijv. ECG, EEG). Dit zorgt voor meetnauwkeurigheid en elektromagnetische veiligheid, en voldoet aan strenge medische EMC-normen (bijv. IEC 60601-1-2).

5. Consumentenelektronica en kantoorapparatuur

Specifieke apparaten: Besturingsmoederborden voor high-end slimme luidsprekers, settopboxen, webcams, externe harde schijf docks en multifunctionele printers.

Functionele details: In deze apparaten dienen filters voornamelijk om te voldoen aan verplichte EMC-certificeringen (bijv. CE, FCC), waardoor interferentie na de markt met radio-uitzendingen, tv-signalen of draadloze netwerken wordt voorkomen. De compacte afmetingen van de CW1B-3A-T05 zijn ideaal voor integratie op ruimtebeperkte consumentenproduct-PCB's, waardoor ruis bij de bron wordt onderdrukt om een ​​legale markttoegang te garanderen en de gebruikerservaring te verbeteren.

Samenvattend ligt de kern van de toepassing van de CW1B-3A-T05 in het dienen als een 'stroompoortwachter' binnen elk compact elektronisch apparaat dat schakelende voedingen gebruikt (vooral DC-DC-omvormers). Het is een onmisbaar, cruciaal klein onderdeel voor het bereiken van productstabiliteit, betrouwbaarheid en compliance (EMC).

2. Prestatiekenmerken
