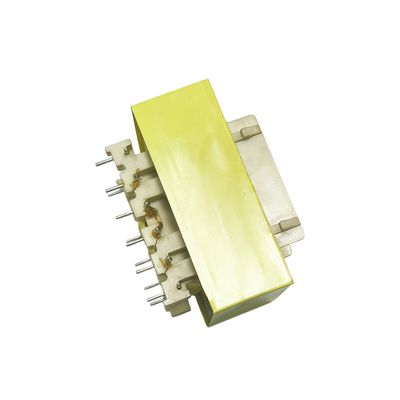

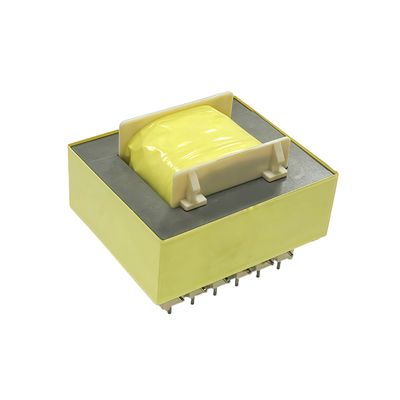

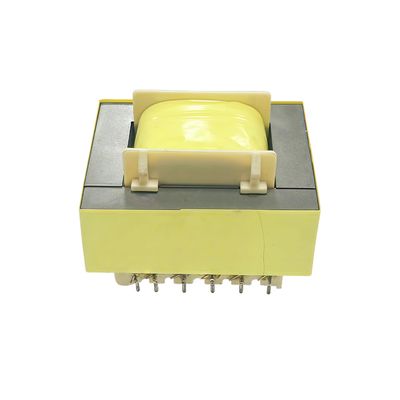

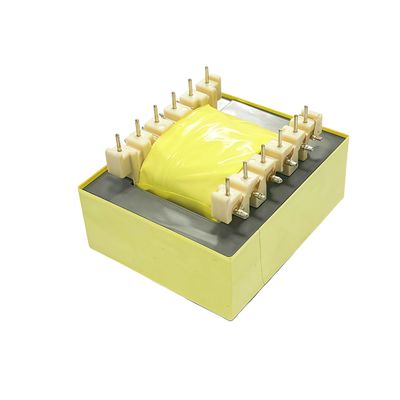

PCB-montage Horizontale EI57 transformator koppeling Type Schakelkrachttransformator

1.Productenbeschrijving

Deze horizontaal gemonteerde horizontale EI57 Power Transformer is een efficiënte koppelingstransformator die speciaal is ontworpen voor switch-modus stroomvoorraden (SMPS).De kern is gemaakt van klassiek EI-57 silicium staalplaat., die uitstekende magnetische eigenschappen en een hoge saturatiemagnetische fluxdichtheid heeft.het verticale ruimte in de apparatuur aanzienlijk bespaart, waardoor het zeer geschikt is voor gebruik in compacte schakelaarmodus stroomvoorziening oplossingen met beperkte hoogte.

Als koppeltransformator speelt het voornamelijk een sleutelrol bij energieoverdracht, elektrische isolatie en spanningsomzetting in circuits,effectief zorgen voor de stabiliteit en veiligheid van de stroomvoorzieningDeze transformator is zorgvuldig ontworpen met de kenmerken van laag verlies, lage lekkage-inductiviteit en hoge koppelingsefficiëntie.die de algehele conversie-efficiëntie en vermogendichtheid van de voedingsbron aanzienlijk kan verbeterenHet is een ideale keuze voor ingenieurs bij de ontwikkeling van hoogwaardige, betrouwbare AC-DC- of DC-DC-vermogenmodules.

De vijf kernfuncties van de horizontale EI57-PCB-krachttransformer:

1Energieoverdracht en vermogen omzetting
Dit is de meest fundamentele functie. Transformers efficiently transfer the high-frequency pulse energy generated by primary side switching transistors (such as MOSFETs) to the secondary side through the principle of electromagnetic inductionDe ijzeren kern en de spoelontwerp van EI-57 zijn geoptimaliseerd voor de high-frequency switching-modus,het bereiken van een efficiënte energiekonversie.

2Elektrische isolatie
Als gekoppelde transformator vormt het een robuuste elektrische isolatie barrière tussen de primaire (hoge spanning kant) en secundaire (lage spanning kant) circuits, terwijl het bereiken van energieoverdracht.Dit kan effectief voorkomen dat de hoge spanning van het invoeren van de lage spanning einde, waardoor de veiligheid en het vermogen van het systeem om storingen te voorkomen aanzienlijk worden verbeterd en de veiligheid van backendbelastingen en operators wordt beschermd,en is een belangrijk onderdeel dat voldoet aan veiligheidsvoorschriften zoals UL en CE.

3. Spanningstransformatie
Door de draaiverhouding van de primaire en secundaire spoelen te wijzigen, kan de transformator flexibel stap-op- of stap-af-functies bereiken,met een vermogen van meer dan 50 W,Ontwerpers kunnen wikkelschema's aanpassen op basis van verschillende input- en outputspecificaties, met een sterke aanpasbaarheid.

4Implementeer Impedantie Matching.
Transformatoren kunnen de gelijkwaardige impedantie van een circuit veranderen. Door een redelijke draaikracht te ontwerpen, kan de belastingimpedantie van de secundaire zijde naar de primaire zijde "reflecteren",het overeenstemmen met de optimale bedrijfskenmerken van het schakelapparaat, waardoor de maximale vermogenstransmissie naar de belasting wordt gewaarborgd, de door gereflecteerde energie veroorzaakte verliezen worden verminderd en de efficiëntie en stabiliteit van het systeem worden verbeterd.

5. Core Reset&Energy Reset
In topologieën voor stroomvoorziening met voorwaartsschakeling moeten transformatoren elke werkcyclus magnetisch opnieuw worden ingesteld om te voorkomen dat de magnetische kern verzadigd raakt.Het ontwerp van de transformator (met inbegrip van mogelijke gereserveerde reset wikkels of het gebruik van de magnetische circuit kenmerken) biedt een pad voor de veilige vrijlating van magnetische stroom energie, zodat de transformator tijdens elke schakelcyclus betrouwbaar kan terugkeren naar zijn oorspronkelijke toestand, wat de basis vormt voor de continue en stabiele werking van de stroomvoorziening.

2.Performance kenmerken
