Laagfrequente transformator
>

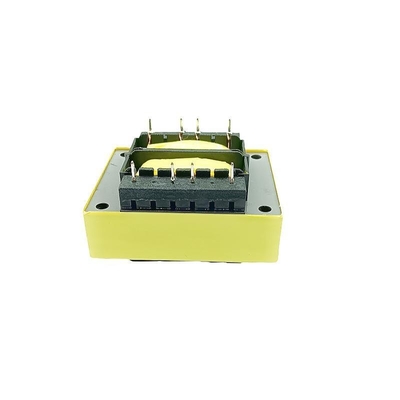

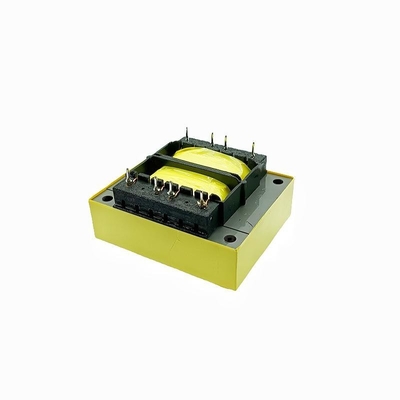

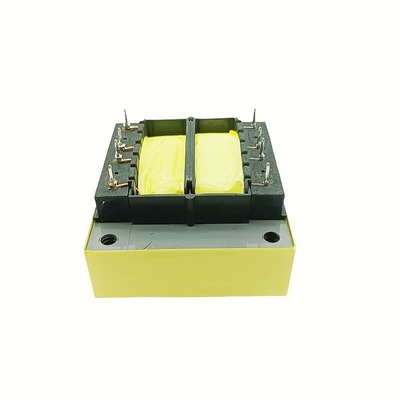

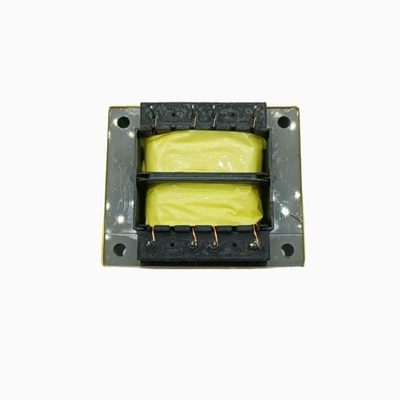

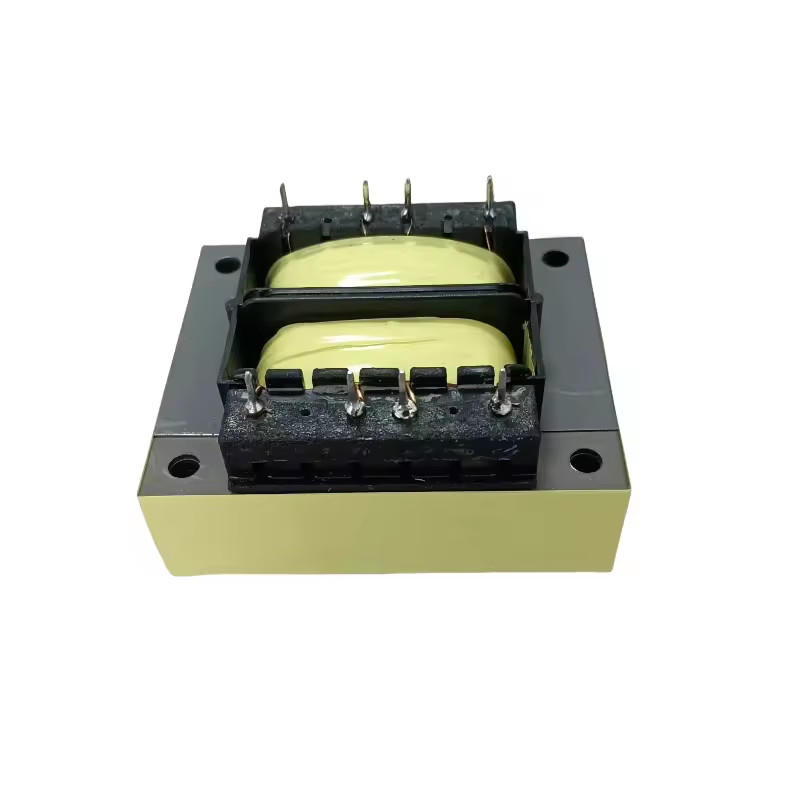

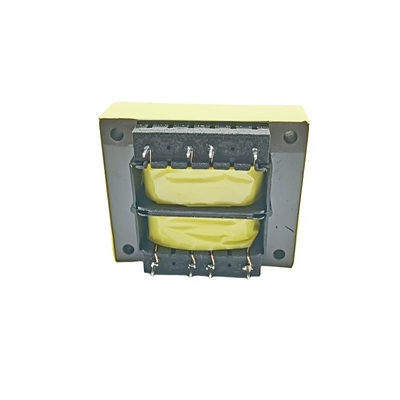

EI76 Horizontaal siliciumplaat laagfrequentietransformator koper

EI76 Horizontaal siliciumplaat laagfrequentietransformator koper

Merknaam: ZXY
Modelnummer: EI76
MOQ: Onderhandelbaar
Prijs: Onderhandelbaar
Verpakking: 100 stuks per doos: 380 mm*325 mm*345 mm
Betalingsvoorwaarden: T / T, Paypal
Detailinformatie
Plaats van herkomst:
Shenzhen, China
Certificering:
RoHS,ISO9001,CE
Toepassing:
Stroomvoorziening, industriële stroomvoorziening, audiovisuele apparatuur voor huishoudens, enz.
Frequentie:
50/60Hz
Naam van het product:
EI76 laagfrequentietransformator van siliciumstaalplaat
Materiaal:
Siliciumstaalplaat, koper
Fase:
Alleenstaande
Nominale capaciteit:
Op maat
Grootte van het product:
76.6mm
Rolstructuur:
EI-type
Levering vermogen:
200K-pcs/month
Markeren:

Elektronische audiotransformator van zuiver koper

,

EI76 Horizontale transformator

,

Elektronisch geluidstransformator met lage frequentie

Productbeschrijving

EI76 Horizontaal siliciumplaat laagfrequentietransformator koper







1.Productenbeschrijving

EI76 laagfrequentietransformator van siliciumstaalplaatis een soort elektronische transformator, die wordt gedefinieerd op basis van de vorm van de ijzeren kern, omdat de ijzeren kern van de EI-transformator is opgelegd door het stuk van het type "E" en het stuk van het type "I",EI-transformatoren zijn over het algemeen stroomfrequentie (lage frequentie) transformatoren (50HZ of 60HZ), stroomtransformatoren, en sommige audiotransformatoren zijn ook EI,zoals die welke worden gebruikt in audio.





EI76 hardvoet 4+4
Bewaartijd: -45°C tot +125°C
Operatietijdbereik: -40°C tot +85°C

Relatieve vochtigheid: 5% tot 95%



1. Lage energieverlies
- laag hysteresisverlies: de hysteresislus van het siliciumplaat is smaller, en wanneer het magnetisch is onder het wisselend magnetisch veld, is het energieverlies als gevolg van het hysteresisverschijnsel kleiner,die de verwarming van de transformator vermindert en het rendement verbetert.


-Lag wervelstroomverlies: siliciumstaal zelf heeft een grote weerstand en EI76 siliciumstaalplaten worden gewoonlijk gelamineerd in de vorm van dunne platen,zodat de draaikolkstroom door een kleinere doorsnede in een smalvormig circuit gaat, waardoor de weerstand van het draaikolkstroompad wordt verhoogd en het draaikolkstroomp verlies effectief wordt verminderd.


2- hoge doorlaatbaarheid: siliciumstaalplaat bevat een bepaalde hoeveelheid silicium, heeft een hoge doorlaatbaarheid, kan een grotere magnetische inductieintensiteit in de stroomspoel produceren,dezelfde grootte van de kern kan meer magnetische stroom dragen, de magnetische koppeling tussen de primaire en secundaire wikkels van de transformator verbeteren, het rendement van de transformator verbeteren, de prestaties van de spanningsregeling verbeteren,maar ook het verminderen van magnetische lekken.


3. Goede warmteafvoerprestaties: de kernstructuur van het type EI is relatief gemakkelijk om warmte af te voeren, de warmte die tijdens de werking wordt gegenereerd, kan sneller worden uitgezonden,met een vermogen van niet meer dan 50 W,, om de prestaties en de levensduur ervan verder te waarborgen.


4Stabiel elektrisch vermogen: de vermogen van het siliciumstaalplaatmateriaal is stabiel en wordt minder beïnvloed door omgevingsfactoren zoals temperatuur, vochtigheid, enz.kan onder verschillende werkomstandigheden een meer consistent elektromagnetisch vermogen behouden, om de stabiliteit en betrouwbaarheid van de transformatoruitgang te waarborgen, zodat de werkomstandigheden van de transformator stabieler zijn, de door externe factoren veroorzaakte prestatiefluctuaties te verminderen.



Modelnummer

EI76

Plaats van oorsprong

Shenzhen, China

Inlaatspanning

220 V, 110 V, 240 V, 100 V, 230 V, 480 V, andere

Uitgangsspanning

12V, 24V, 36V, 2V, 5V, 6V, 9V, 48V,andere

Type

EI76 laagfrequentietransformator van siliciumstaalplaat

Materiaal

Z11 Silicon staalplaat, wit vlamvertragend frame, geëmailleerd draad

Audio-elektriciteit

met een vermogen van niet meer dan 50 W

Koelmethode

Koelmethode



- Nee.

Productenummer

Verwijzingen naar ((VA))

Afmetingen

Afstand van het montagegat

Montageopeningen

Gewicht ((kg)

1

EI28/8*12.5

1

48*26*25

40

2--3*4

0.11

2

EI35*10*13

1.8

57*30*32

48

2--4*5

0.13

3

EI35*10*15

2.5

57*30*32

48

2--4*5

0.14

4

EI141/13*15.5

3

63*33*36

53

2--4*6

0.18

5

EI141/13*18

4

63*36*36

53

2--4*6

0.21

6

EI141/13*21

5

65*39*36

55

2--4*6

0.24

7

EI141/13*26

6.5

65*44*36

55

2--4*6

0.3

8

EI48/16*16

6

77*34*43

164

2--4*6

0.26

9

EI48/16*20

7

77*39*43

64

2--4*6

0.33

10

EI48/16*24

8

77*43*43

64

2--4*6

0.37

11

EI48/16*28

11

77*47*43

64

2--4*6

0.41

12

EI48/16*30

13

77*51*43

64

2--4*6

0.44

13

EI57/19*19

13

87*43*51

75

2--4*6

0.42

14

EI57/19*24

17

87*48*51

75

2--4*6

0.5

15

EI57/19*28

20

87*51*51

75

2--4*6

0.58

16

EI57/19*32

26

87*59*51

75

2--4*6

0.66

17

EI57/19*38

31

87*64*51

75

2--4*6

0.62

18

EI66/22*22

35

95*50*59

82

2--4*6

0.75

19

EI66/22*28

45

95*54*59

82

2--4*6

0.86

20

EI66/22*33

50

94*63*59

82

2--4*6

0.92

21

EI66/22*35

55

97*66*59

82

2--4*6

0.98

22

EI66/22*38

58

96*70*59

82

2--4*6

1.06

23

EI66/22*44

69

96*76*59

82

2--4*6

1.14

25

EI76.2/25.4*38

65

77*80*70

63*60

4--4*6

1.6

26

EI76.2/25.4*45

85

77*86*70

63*67

4--4*6

1.9

28

EI85.8/28.6*38

90

86*84*78

72*62

4--4*6

2.1

29

EI85.8/28.6*44

110

86*86*78

72*68

4--4*6

2.41

30

EI85.8/28.6*50

146

86*84*78

172*74

4--4*6

2.8

31

EI96/32*26

70

96*72*86

80*52

4-5 maal 6

1.6

32

EI96/32*40

130

96*86*86

80*66

4-5 maal 6

2.6

33

EI96/32*48

170

96*94*86

80*74

4-5 maal 6

2.95

34

EI96/32*54

200

96*101*86

80*80

4-5 maal 6

3.5

35

EI96/32*60

250

96*106*86

80*86

4-5 maal 6

3.9

36

EI105/35*49

230

105*97*93

88*75

4-5 maal 6

3.7

37

EI105/35*56

270

105*104*93

88*83

4-5 maal 6

4.18

38

EI105/35*70

390

105 * 118 * 103

88*97

4-5 maal 6

5.22

39

EI114/38*57

328

114*108*103

95*84

4-5 maal 6

5.5

40

EI114/38*70

480

114 * 122 * 103

95*97

4-5 maal 6

6.65

41

EI133.2*44.4*50

400

134*115*115

111*80

4-5 maal 7

6.7

43

EI133.2*44.4*60

555

134*125*115

111*90

4-5 maal 7

8.1

45

EI133.2*44.4*70

730

134*135*115

111*100

4-5 maal 7

9.38

46

EI133.2*44.4*75

800

134*140*115

111*105

4-5 maal 7

10.1

47

EI133.2*44.4*80

860

134*145*115

111/110

4-5 maal 7

10.8

49

EI150/50*60

660

150*135*130

125*100

4--6 maal 8

10.4

50

EI150/50*70

900

150*145*130

125*110

4--6 maal 8

11.8

51

EI150/50*80

1100

150*155*130

125*120

4--6 maal 8

12.8

52

EI150/50*100

1500

150*175*130

125*140

4--6 maal 8

16

53

EI188/60*70

1550

190 * 136 * 165

158*110

4--6 maal 8

21.2

54

EI188/60*80

1960

190 * 146 * 165

158*120

4--6 maal 8

24.5

55

EI188/60*100

2600

190*166*165

158*140

4--6 maal 8

30.5

56

EI188/60*120

3500

190 * 186 * 165

158*160

4--6 maal 8

36.5

57

EI240/76*84

3000

241 * 165 * 208

180*115

4--Φ10

50

58

EI240/76*92

3500

241 * 175 * 208

180*120

4--Φ10

55

59

EI240/76*103

3860

241 * 185 * 208

180*140

4--Φ10

61

60

EI240/76*118

4800

241*200*208

180*148

4--Φ10

70

61

EI240/76*133

6000

241 * 215 * 208

180*160

4--Φ10

78
