PCB Mount 2207 Permalloy Audio Transformer 600: 600 10K: 10K 10K: 600

Merknaam:	ZXY
Modelnummer:	ZXY-2207
MOQ:	Onderhandelbaar
Prijs:	Onderhandelbaar
Verpakking:	1000 stuks per doos: 380 mm325 mm345 mm
Betalingsvoorwaarden:	T/T paypal xoverdracht

Detailinformatie

Productbeschrijving

Detailinformatie

Plaats van herkomst:

Shenzhen Guangdong, China

Certificering:

Sleutelwoorden:

PCB Mount 2207 Permalloy Audio Transformer

Materiaal:

Permalloy

Frequentiekarakteristieken:

Lage frequentie

Wikkelen:

2.5~50000

Vochtbestendig:

potting

Voltageverhouding:

Modelnummer:

10k10k10k600,600:10k,600:600-1+1:1+1,600:600

Elektroparameter:

Levering vermogen:

1000 K-pcs/maand

Markeren:

met een vermogen van niet meer dan 50 W

met een vermogen van niet meer dan 10 W

Productbeschrijving

PCB Mount 2207 Permalloy Audio Transformer 600:600 10K:10K 10K:600

1.Productenbeschrijving

De PCB Mount 2207 Permalloy Audio Transformer is een gespecialiseerd onderdeel dat is ontworpen voor audiotoepassingen.Met een permalloy-kern biedt het uitstekende magnetische eigenschappen, zoals hoge magnetische permeabiliteit en lage magnetische hysteresis.Dit stelt het in staat om geluidssignalen met minimale vervorming efficiënt over te dragen, waardoor een hoge kwaliteit van het geluid wordt gewaarborgd.Het PCB-montageontwerp maakt het gemakkelijk te integreren in printplaten, waardoor het handig is voor gebruik in verschillende audio gerelateerde elektronische apparaten, zoals versterkers, mixers,en audio-verwerkende eenheden.Het kan effectief circuits isoleren, impedanties matchen en audiosignalen in evenwicht brengen of onbalanseren, wat een cruciale rol speelt bij het optimaliseren van de audioperformance en het verbeteren van de algehele audio-ervaring.

- Nee.	TEST-item	Testterminal	Beperking	Testvoorwaarde	TESTinstrument
1	Inductie	1-3	100 H MIN	100 Hz 03V PARALLEL	CD1063
1	Inductie	4-6	6.0H MIN	100 Hz 0,3 V PARALLEL	CD1063
2	DCR	4-6	558 OHM+15%	25C	CD1063
3	Impedantie	1-3	40 OHM土15%	25C	CD1063
4	RATIE van de omzet	1-3,4-6	600 OHM	1-2,1KHZ, 10K, OHM-belasting	CH3250
5	PRI-SEC	1-3,4-6	41 + 2%	10KHZ 1V	CH3250

2. Kenmerken

Gezien	Kenmerken van PCB Mount 2207 Permalloy Audio Transformer
Structuur	-PCB-montageontwerp: Speciaal ontworpen voor de montage van printplaten. De compacte afmetingen en de nauwkeurig geconfigureerde pin-opstelling maken het gemakkelijk om op PCB's te integreren, waardoor aanzienlijke ruimte op de plaat wordt bespaard.Dit ontwerp is zeer geschikt voor moderne, miniaturiseerde audiotoestellen, waardoor een gestroomlijnd en ruimtezuiniger circuitontwerp mogelijk wordt.
Structuur	-Permalloy Core: maakt gebruik van een permalloy-kern, die een unieke fysieke structuur heeft die is geoptimaliseerd voor een efficiënte overdracht van magnetische stroming.De fijnkorrelige magnetische structuur van de permalloy draagt bij aan de uitstekende magnetische eigenschappen in audio - frequentie toepassingen.
Elektrische prestaties	-Hoge magnetische doorlaatbaarheid: Permalloy biedt een extreem hoge magnetische doorlaatbaarheid. In het audiofrequentiebereik (20Hz - 20kHz) maakt dit een efficiënte magnetische koppeling mogelijk, waardoor energieverliezen tijdens signaaloverdracht worden geminimaliseerd.Als gevolg hiervan, kan het zowel laagfrequente bas als hoogfrequente treble signalen nauwkeurig verzenden met minimale verzwakking, waardoor een platte frequentierespons over het gehele audiospectrum wordt gewaarborgd.
	-Laag hysteresisverliesDit betekent dat wanneer het magnetisch veld in de kern afwisselt met het audiosignaal, minder energie wordt verspild bij het omkeren van de magnetisering van de kern.Daarom, wordt het geluidssignaal minder vervormd, wat leidt tot een hoogwaardige geluidsweergave.
	-Low Eddy - Huidig verliesDe permalloy kern, samen met de juiste wikkelingstechnieken, helpt om wervelstroomverliezen te verminderen.De transformator kan efficiënter werken, vooral bij langdurig gebruik in audiotoestellen.
Functie	-Isolatie van audiosignaalDeze isolatie voorkomt dat elektrische interferentie van één deel van het circuit andere delen beïnvloedt.het garanderen van een schoon en puur audiosignaalHet kan bijvoorbeeld de ingangs- en uitgangsstadia van een audioversterker scheiden, waardoor de gevoelige ingang beschermd wordt tegen potentieel lawaai of interferentie van de uitgangsstadium met een hoog vermogen.
	-ImpedantieafsluitingEen goede matching is cruciaal om de vermogenoverdracht tussen apparaten te maximaliseren.zoals tussen een microfoon en een voorversterker of tussen een versterker en een luidsprekerDoor de draaiverhouding van de transformatorwikkelingen aan te passen, kan de impedance worden omgevormd tot een optimale waarde voor een efficiënte signaaloverdracht.
	-Uitgebalanceerde/ongebalanceerde omrekening: In staat om te converteren tussen gebalanceerde en onevenwichtige audiosignalen.De transformator maakt een naadloze integratie van verschillende soorten apparatuur mogelijk, waardoor de flexibiliteit en compatibiliteit van audiosystemen wordt verbeterd.

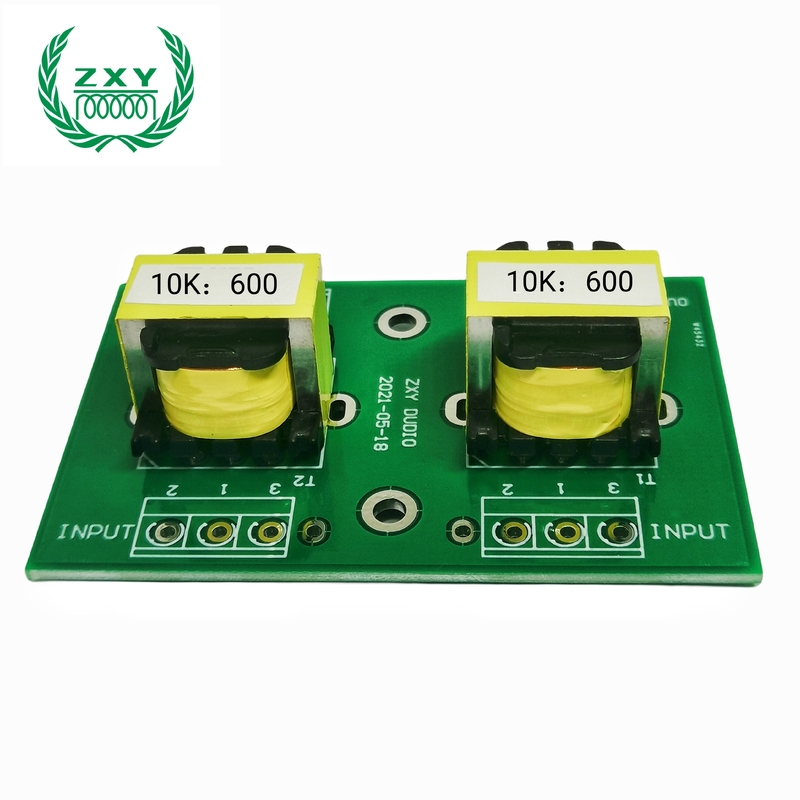

PCB Mount 2207 Permalloy Audio Transformer 600: 600 10K: 10K 10K: 600 0

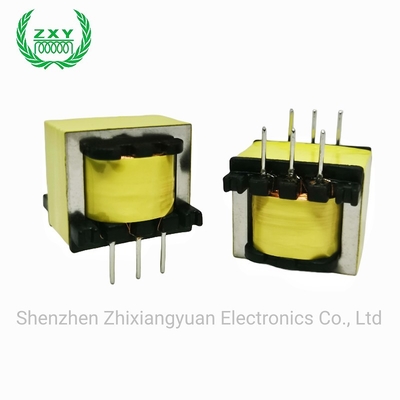

PCB Mount 2207 Permalloy Audio Transformer 600: 600 10K: 10K 10K: 600 1
