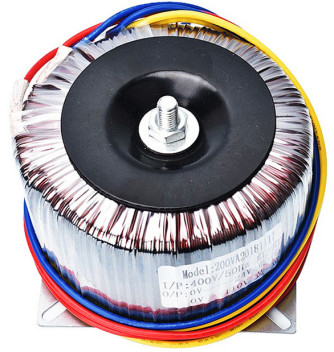

240v Ac tot 48v Transformer Transformer 10 Versterker 24 0 24

Productprestaties:

De kern van de toroïdale transformator is een transformator gemaakt van hoogwaardige koudgewalste siliciumplaten.en de richting van de magnetische veldlijnen gegenereerd door de spoel valt bijna volledig samen met het magnetische circuit van de ijzeren kernIn vergelijking met het gelamineerde type zal de opwindingsenergie en het verlies aan ijzerkern met 25% worden verminderd.

Interne samenstelling

De ijzeren kern van de toroïdale transformator is gemaakt van koudgewalste siliciumplaat van hoge kwaliteit (de plaatdikte is over het algemeen minder dan 0,35 mm), die naadloos wordt gewalst,die de kernprestaties beter maakt dan de traditionele gelamineerde kernDe spoel van de toroïdale transformator is gelijkmatig op de ijzeren kern gewikkeld.en de richting van de magnetische veldlijnen gegenereerd door de spoel valt bijna volledig samen met het magnetische circuit van de ijzeren kernIn vergelijking met het gelamineerde type wordt de opwindingsenergie en het ijzerkernverlies met 25% verminderd.de toroïdale kern heeft een continu magnetisch circuitHet belangrijkste nadeel van transformatoren is dat er een grote luchtkloof is tussen de EI-platen.De toroïdale kern heeft geen luchtgat., en het elektrisch lawaai is veel kleiner dan dat van de ijzeren kerntransformatoren van het type EI en C.Het gebruik van vacuümimpregnatie-technologie kan de ijzeren kern tot een vast geheel maken zonder vervorming tijdens het wikkelen en verwerken; omdat de toroïdale ijzeren kern zeer sterk is, worden trillingen en geluidsgeluid verminderd.

Er zijn veel bevestigingsmethoden voor toroïdale transformatoren, de meest gebruikte methode is om het centrale gat van de toroïdale transformator te gebruiken om te bevestigen.Er zij op gewezen dat bevestigingsmiddelen zoals schroeven de bovenste drukplaat van de transformator en de onderste drukplaat niet tegelijkertijd mogen aarden., zodat er geen kortsluitingsring ontstaat.

Gebeurtenis:

1De hoge-efficiëntie ijzeren kern heeft geen luchtgap en de stapelfactor kan tot 95% bedragen.

2. Minder trillingsgeluid. De ijzeren kern heeft geen luchtgap, waardoor het geluid van de geïnduceerde trillingen van de ijzeren kern kan worden verminderd.die het door magnetostrictie veroorzaakte "gezoem" effectief vermindert.

3. lage werktemperatuur Omdat het ijzerverlies 1,1 W/kg kan bereiken, is het ijzerverlies zeer gering, de temperatuurverhoging van de ijzerkern is laag,en de wikkeling heeft een goede warmteafvoer op de ijzeren kern bij een lagere temperatuur, dus de temperatuur stijging van de transformator is laag.

4De toroïdale transformator heeft slechts één bevestigingsschroef in het midden, die in elektronische apparatuur bijzonder gemakkelijk snel kan worden geïnstalleerd en gedemonteerd.

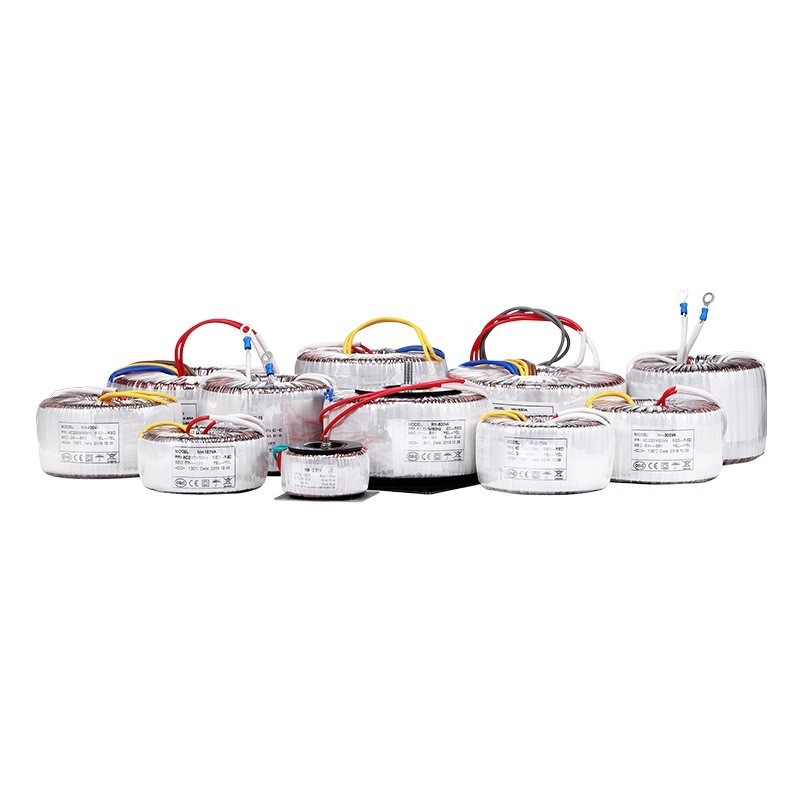

Classificatie:

1. Standaardprodukten voor transformatoren:

De capaciteit van de serie is 8~1500VA, met een kleine spanningsregulatie en de temperatuurstijging bij volle belasting is slechts 40°C, waardoor een kortdurende overbelasting mogelijk is.die geschikt is voor toepassingen met hoge eisenDe primaire en secundaire wikkels zijn geïsoleerd met polyesterfolie van B-kwaliteit (130°C).en ten minste drie lagen isolatieband nodig zijn om de spanningstest van AC 4000V gedurende 1 minuut te kunnen doorstaan.

2. Economisch vermogen transformator producten

De capaciteit van de serie bedraagt 501500VA. Op basis van het waarborgen van de prestaties streven wij ernaar de kosten te verlagen.De temperatuur stijgt tot 60°C., en de isolatiemateriaalkwaliteit is A (105°C).

3Isolatie transformatoren

De isolatietransformator richt zich op zijn isolatieprestaties.De primaire en secundaire delen zijn omhuld met ten minste vier lagen isolatiefilm van polyester van klasse B.Alle primaire leidingen moeten dubbelgeïsoleerde draden zijn. De maximale temperatuurstijging van de transformator is lager dan 45°C.

4Medische isolatie transformatoren

Naast de bovenstaande eisen moet de isolatietransformator voor medisch gebruik ook voldoen aan de norm UL544, dat wil zeggen:de primaire en secundaire wikkels moeten thermisch beschermd zijn, en de afstand tussen de wikkeling en het koperschild moet groter zijn dan 13 mm.

Toepassing:

1. Audioapparatuur

Onder de toroïdale transformatorproducten van deze fabriek bevinden zich in de eerste plaats producten die bekend zijn op het gebied van audioapparatuur.Zo'n hoogwaardige producten die kunnen worden gebruikt als vermogenstransformatoren in hi-fi-versterkers van klasse 3 met een hoog vermogen en vermogenstransformatoren voor audiotoestellen met een midden- en klein vermogen.Toroïdale transformatoren van hoge kwaliteit kunnen worden gebruikt voor een vermogen van 6VA tot 1000VA.

2Elektrische bediening

Bijvoorbeeld voor stroom- en spanningstransformatoren.Nieuwe hoogwaardige magnetische materialen, zoals zachte magnetische materialen van permanente legering, amorfe materialen of nano­kristallijn legeringen kunnen worden gebruikt als magnetische kernen, met behulp van precieze intelligente instrumenten en speciale testmethoden.Het kan zorgen voor nauwkeurige transformator parameters en volledig consistent prestaties.

3Medische apparatuur

Toroïdale transformatoren, speciaal ontworpen en vervaardigd voor medische apparatuur.Het versterkt ook speciaal de elektrische sterkte en verbetert de anti-vochtig warmte prestatiesOm de betrouwbaarheid te waarborgen, moet ook een thermische lont in de transformator worden geplaatst.

4Toepassing op andere gebieden

Toroïdale transformatoren kunnen ook worden gebruikt in krachtomvormers van verschillende afmetingen, zoals zonne- en windenergiesystemen.Deze hoge efficiëntie toroïdale transformator met een lage verlies ijzer kern kan aanzienlijk verbeteren van de algehele efficiëntie van de omvormer stroomtoevoer.

Voordelen van toroïdale transformatoren:

1. Hoge elektrische efficiëntie

De kern heeft geen luchtgaping, de stapelkoëfficiënt kan zo hoog zijn als 95% of meer, de magnetische doorlaatbaarheid van de kern kan 1,5 ~ 1,8T zijn (de gelamineerde kern kan slechts 1,2 ~ 1,4T zijn),een elektrisch rendement van 95% of meer, en de leegstroom is alleen van het gelaagde type.

2Kleine afmetingen en lichtgewicht

Het gewicht van de toroïdale transformator kan met de helft worden verminderd ten opzichte van de gelamineerde transformator, zolang de doorsnede van de ijzeren kern gelijk blijft.de toroïdale transformator kan gemakkelijk de verhouding van de lengte veranderen, breedte en hoogte van de ijzeren kern, en kan worden ontworpen om aan de vereiste uiterlijke afmetingen te voldoen;

3Minder magnetische interferentie.

De kern van de toroïdale transformator heeft geen luchtkloof en de wikkels zijn gelijkmatig op de toroïdale kern gewikkeld.Het kan worden gebruikt in hooggevoelige elektronische apparatuur zonder extra afscherming, zoals toepassingen in lage-niveauversterkers en medische apparatuur;

4Minder trillingen en geluid

De ijzerkern heeft geen luchtgap, waardoor de ijzerkern kan worden verkleind.

Vormparameters :

ELECTRISCHE KARAKTERISTICEN:
