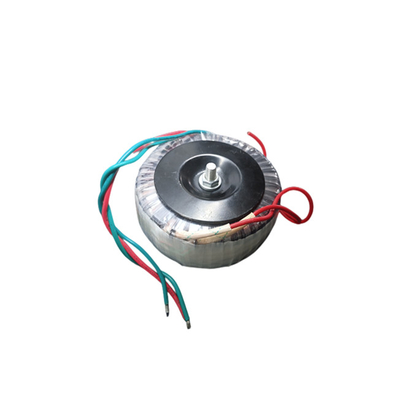

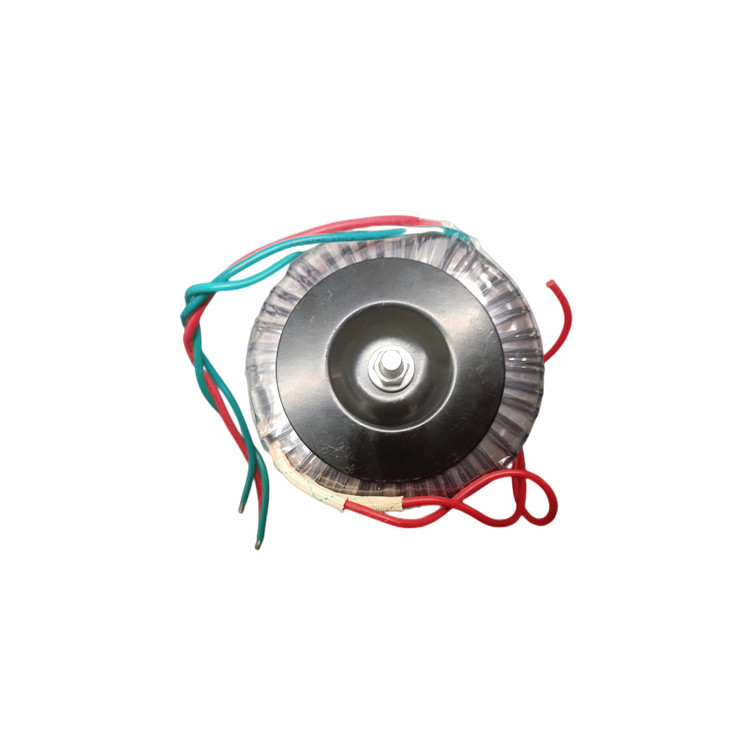

Input 110V 220V 230V Uitgang 12V 24V 55V 1000VA Audio Toroïdale transformator



1.Productenbeschrijving

Audio Toroidale transformator is een groot type elektronische transformator en is veel gebruikt in huishoudelijke apparaten en andere elektronische apparatuur met hoge technische vereisten.Het wordt voornamelijk gebruikt als een transformator voor vermogen en een transformator voor isolatieDe toroïdale transformatoren hebben een volledige reeks in het buitenland en worden veel gebruikt in computers, medische apparatuur, telecommunicatie, instrumenten en verlichting.China's toroïdale transformatoren zijn uitgegroeid van niets in de afgelopen tien jaarNaast de binnenlandse vraag van China worden ze ook in grote hoeveelheden geëxporteerd.China wordt hoofdzakelijk gebruikt in audioapparatuur en automatische bedieningsapparatuur voor huishoudelijke apparaten, evenals kwartslampverlichting enzovoort.

2.Classificatie:

1. Standaardprodukten voor transformatoren:

De capaciteit van de serie is 8~1500VA, met een kleine spanningsregulatie en de temperatuurstijging bij volle belasting is slechts 40°C, waardoor een kortdurende overbelasting mogelijk is.die geschikt is voor toepassingen met hoge eisenDe primaire en secundaire wikkels zijn geïsoleerd met polyesterfolie van B-klasse (130°C).en ten minste drie lagen isolatieband nodig zijn om de spanningstest van AC 4000V gedurende 1 minuut te kunnen doorstaan.

2. Economisch vermogen transformator producten

De capaciteit van de serie bedraagt 501500VA. Op basis van het waarborgen van de prestaties streven wij ernaar de kosten te verlagen.De temperatuur stijgt tot 60°C., en de isolatiemateriaalkwaliteit is A (105°C).

3Isolatie transformatoren

De isolatietransformator richt zich op zijn isolatieprestaties.De primaire en secundaire delen zijn omhuld met ten minste 4 lagen isolatiefilm van klasse B.Alle primaire leidingen moeten dubbelgeïsoleerde draden zijn. De maximale temperatuurstijging van de transformator is lager dan 45°C.

4Medische isolatie transformatoren

Naast de bovenstaande eisen moet de isolatietransformator voor medisch gebruik ook voldoen aan de norm UL544, dat wil zeggen:de primaire en secundaire wikkels moeten thermisch beschermd zijn, en de afstand tussen de wikkeling en het koperschild moet groter zijn dan 13 mm.

3Toepassing:

1. Audioapparatuur

Onder de toroïdale transformatorproducten van deze fabriek zijn er in de eerste plaats producten die bekend zijn in de audio-apparatuur.Zo'n hoogwaardige producten die kunnen worden gebruikt als vermogenstransformatoren in hi-fi-versterkers van klasse 3 met een hoog vermogen en vermogenstransformatoren voor audiotoestellen met een midden- en klein vermogen.Toroïdale transformatoren van hoge kwaliteit kunnen worden gebruikt voor een vermogen van 6VA tot 1000VA.

2Elektrische bediening

Bijvoorbeeld voor stroom- en spanningstransformatoren.Nieuwe hoogwaardige magnetische materialen, zoals zachte magnetische materialen van permanente legering, amorfe materialen of nano­kristallijn legeringen kunnen worden gebruikt als magnetische kernen, met behulp van precieze intelligente instrumenten en speciale testmethoden.Het kan zorgen voor nauwkeurige transformatorparameters en volledig consistent prestaties.

3Medische apparatuur

Toroïdale transformatoren, speciaal ontworpen en vervaardigd voor medische apparatuur.Het versterkt ook speciaal de elektrische sterkte en verbetert de anti-vochtig warmte prestatiesOm de betrouwbaarheid te waarborgen, moet ook een thermische lont in de transformator worden geplaatst.

4Toepassing op andere gebieden

Toroïdale transformatoren kunnen ook worden gebruikt in krachtomvormers van verschillende afmetingen, zoals zonne- en windenergiesystemen.Deze hoge efficiëntie toroïdale transformator met een lage verlies ijzer kern kan de algehele efficiëntie van de omvormer stroomvoorziening aanzienlijk verbeteren.

4Voordelen van de audio toroïdale transformator:

1. Hoge elektrische efficiëntie

De kern heeft geen luchtgaping, de stapelkoëfficiënt kan zo hoog zijn als 95% of meer, de magnetische doorlaatbaarheid van de kern kan 1,5 ~ 1,8T zijn (de gelamineerde kern kan slechts 1,2 ~ 1,4T zijn),een elektrisch rendement van 95% of meer, en de leegstroom is alleen van het gelaagde type.

2Kleine afmetingen en lichtgewicht

Het gewicht van de toroïdale transformator kan met de helft worden verminderd ten opzichte van de gelamineerde transformator, zolang de doorsnede van de ijzeren kern gelijk blijft.de toroïdale transformator kan gemakkelijk de verhouding van de lengte veranderen, breedte en hoogte van de ijzeren kern, en kan worden ontworpen om aan de vereiste uiterlijke afmetingen te voldoen;

3Minder magnetische interferentie.

De kern van de toroïdale transformator heeft geen luchtkloof en de wikkels zijn gelijkmatig op de toroïdale kern gewikkeld.Het kan worden gebruikt in hooggevoelige elektronische apparatuur zonder extra afscherming, zoals toepassingen in lage-niveauversterkers en medische apparatuur;

4Minder trillingen en geluid

De ijzerkern heeft geen luchtgap, waardoor de ijzerkern kan worden verkleind.

Vormparameters :
