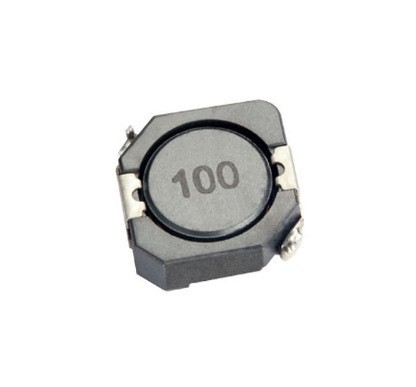

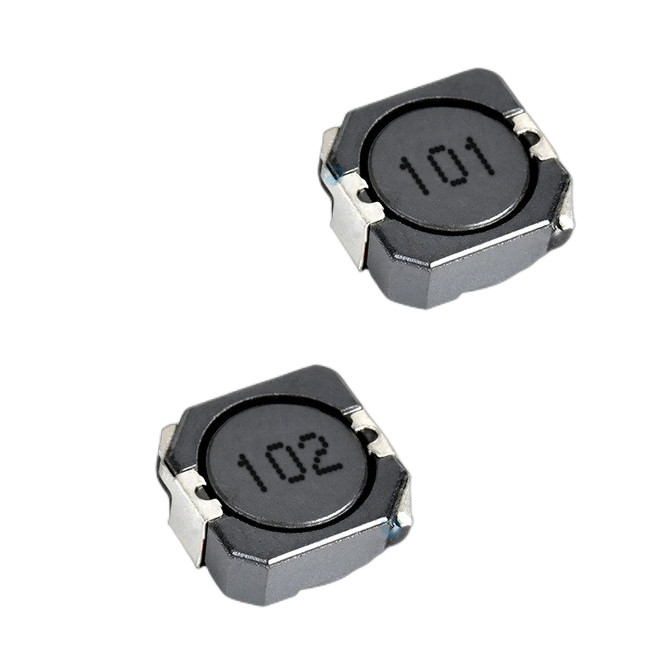

10uH 100uH 1mH SMD Shielded Power Inductor Winding Inductantie Oppervlak Montage

1.Productenbeschrijving

SMD-geschermde voedingsgeleiderstructuur:
1Magnetische kern: Het is een belangrijk onderdeel van een inductor en is over het algemeen gemaakt van magnetische materialen zoals ferriet.die effectief magnetische velden kunnen verzamelen en leidenDe vorm en grootte van de magnetische kern zijn ontworpen volgens de specificaties en toepassingsvereisten van de inductor,met een gewicht van niet meer dan 50 kgHet biedt een pad voor magnetische veldlijnen in de winding, waardoor de inductor energie opslaat en vrijlaat.

2. Wikkeling: Het is gemaakt van metalen draden (meestal koper) en speelt een rol bij het geleiden van stroom.en de wikkelmethode van de wikkeling hebben een aanzienlijke invloed op de prestaties van de inductorHet aantal beurten bepaalt de grootte van de inductance, terwijl de draaddiameter van invloed is op de draagcapaciteit van de draad en de gelijkstroomweerstand van de inductance.een dikkere draaddiameter kan gelijkstroomweerstand verminderenDe wikkelmethoden omvatten eenlaagse wikkeling, meerlaagse wikkeling enz.Verschillende wikkelmethoden kunnen van invloed zijn op de gedistribueerde capaciteit en lekinductieparameters van de inductor.

3Beschermingslaag: Dit is een belangrijke structuur die oppervlakte-montage beschermde vermogen inductoren onderscheidt van gewone inductoren.De afschermingslaag is meestal gemaakt van magnetische of metalen materialen en wordt om de wikkels en magnetische kernen gewikkeldDe functie is om het door de inductor gegenereerde magnetisch veld binnen een bepaald bereik te beperken, de straling van elektromagnetische interferentie (EMI) in de omringende ruimte te verminderen,en ook voorkomen dat externe magnetische velden interfereren met het interne magnetische veld van de inductor, waardoor de elektromagnetische compatibiliteit van de inductor wordt verbeterd.

4. Soldeerblok: gelegen aan de onderkant van de inductor, gebruikt om de inductor op een printplaat (PCB) te solderen om een elektrische verbinding met het circuit te bereiken.Het ontwerp van de soldeerplaten moet voldoen aan de soldeerprocesvereisten van het PCB., waardoor een goede elektrische geleidbaarheid en mechanische stabiliteit tussen de inductor en de schakelplaat worden gewaarborgd.

2.Voordelen van het product

1Verbeter de prestaties van het circuit: in circuits zoals het schakelen van stroomvoorzieningen kunnen energieopslag en omzetting efficiënt worden uitgevoerd, waardoor de efficiëntie van de omzetting van stroom wordt verbeterd,vermindering van de uitgangsspanningHet is een zeer efficiënt apparaat, dat een hoge mate van gelijktijdige stroomvoorziening biedt voor belastingen.het verbeteren van de prestaties en betrouwbaarheid van het hele circuit.

2- Makkelijk te automatiseren: de verpakkingsvorm voor oppervlaktebevestiging vergemakkelijkt het gebruik van geautomatiseerde oppervlaktebevestigingstechnologie (SMT) voor grootschalige productie,verbetering van de productie-efficiëntie en verlaging van de productiekostenIn vergelijking met traditionele plug-in inductoren zijn oppervlakte-mount inductoren nauwkeuriger en sneller in het soldeerproces, waardoor fouten en onzekerheden veroorzaakt door handmatige bewerkingen worden verminderd.

3. Aanpassen aan ruwe omgevingen: Door de bescherming van de afschermingslaag,de op de oppervlakte gemonteerde beschermde vermogensaandrijver kan tot op zekere hoogte bestand zijn tegen de invloed van externe omgevingsfactoren (zoals vochtDe compacte structuur en de goede mechanische stabiliteit maken het bovendien mogelijk een stabiele prestatie te behouden, zelfs in trillings- en inslagomgevingen.het geschikt maken voor verschillende complexe toepassingsscenario's.
