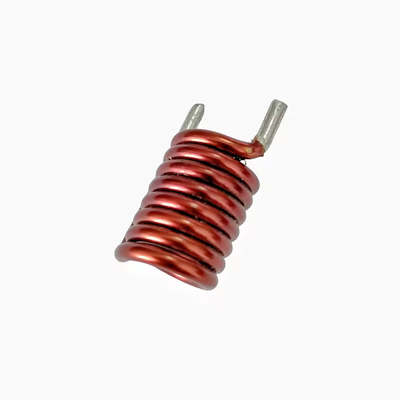

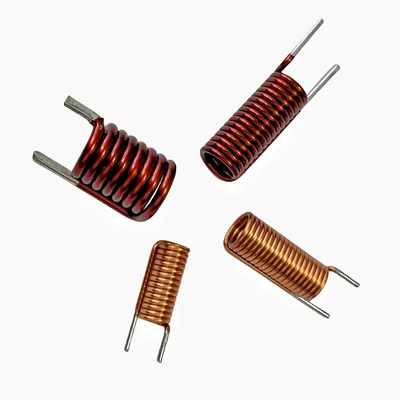

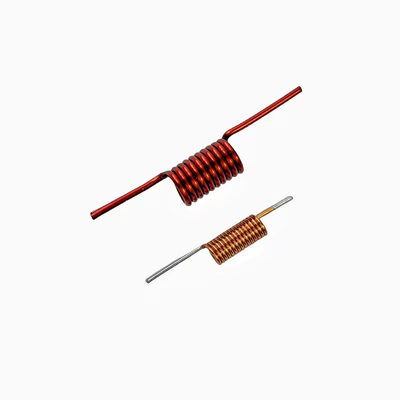

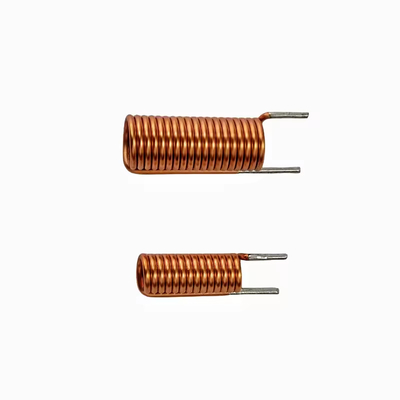

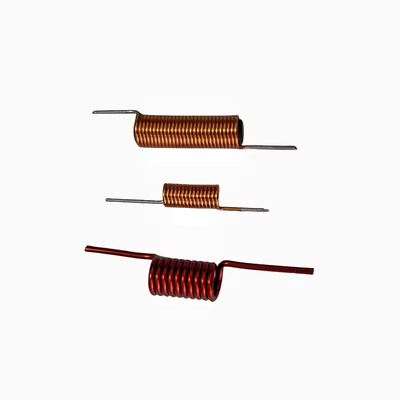

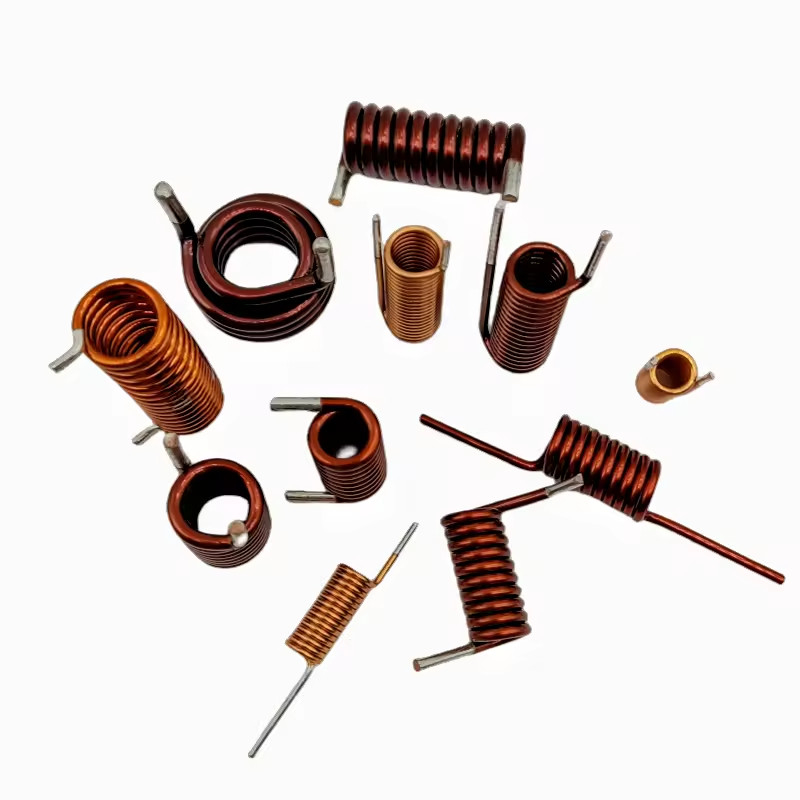

DIP Air Core Inductor Rod Core Ferrite Power Bar Core Inductor

1.Productenbeschrijving

De DIP Rod Core Inductor is een inductor met een staafkern en is verkrijgbaar in een dual in-line (DIP) pakket.

1. Structurele componenten

- Kern: meestal gemaakt van magnetisch materiaal zoals ferriet in een staafvormige vorm.die helpt het magnetisch veld te versterken en de inductor in staat stelt om energie op te slaan en vrij te geven, waardoor de verschillende functies in circuits worden vervuld.

- spoel: in het algemeen gevormd door het wikkelen van geëmailleerde draad rond een balkvormige kern.de inductance van de inductor kan nauwkeurig worden aangepast aan de behoeften van verschillende circuits.

- Pins: een dubbel rij in-line pin ontwerp wordt gebruikt. De pins zijn meestal van metaal en hebben een goede geleidbaarheid en soldeerbaarheid.Deze pinnen worden gebruikt om de inductor aan te sluiten op een printplaat (PCB) of andere circuitcomponenten voor elektrische aansluiting.

2- Beginsel van werking:

Als er een stroom door een spoel gaat, ontstaat er een magnetisch veld rond de kern.Veranderingen in het magnetisch veld veroorzaken een geïnduceerde elektromotorische kracht in de spoelDeze eigenschap maakt dat de inductor in het circuit de rol kan spelen van filteren, energie opslaan, variabele spanning, stikken, enz., bijvoorbeeld,in het voedingscircuit, kan worden gebruikt om de gelijkstroomspanning glad te maken, door de voeding in het hoogfrequente geluid te filteren; in het oscillatorcircuit en condensatoren met de vorming van het LC-oscillatorcircuit,om een specifieke frequentie van signalen te produceren enzovoort.

2.Aanvragen

-- stroomcircuits

1.DC-DC-conversie: In alle soorten DC-DC-converters is de DIP-staafkerninductor een van de belangrijkste componenten.het transformeren van de spanning omhoog en omlaag om een stabiele DC-spanning te garanderenBijvoorbeeld in de stroomadapter van een laptopcomputer is deze inductor onontbeerlijk om de stroom van het apparaat om te zetten in verschillende gelijkstroomspanningen die geschikt zijn voor de computer.

2. Vermogensfiltering: kan effectief hoogfrequente ruis en golven in de voedingsbron filteren, zodat de uitgangsDC-spanning soepeler is.door het gebruik van DIP Rod Core Inductor, kan het stabiele en zuivere stroom leveren aan verschillende elektronische componenten in de apparatuur om de normale werking van de apparatuur te waarborgen.

--Audio-circuit

1. Power Amplifier Circuit: In audio power amplifier wordt DIP Rod Core Inductor vaak gebruikt bij het ontkoppelen en filteren van stroom om een stabiele stroomvoorziening voor de versterker te bieden, en tegelijkertijdhet kan ook de kwaliteit van audiosignalen verbeteren, verminderen van de interferentie van stroomvoorziening lawaai op audiosignalen, en maken de audio-uitgang zuiverder en helderder, die op grote schaal wordt gebruikt in audio-apparatuur en auto-audio-systemen.

2- Equalization circuit: in het geluids-equalizer circuit, met condensatoren en andere componenten om het LC resonantie circuit te vormen,met een vermogen van meer dan 50 W,, om te voldoen aan de behoeften van verschillende gebruikers van het geluidseffect.
