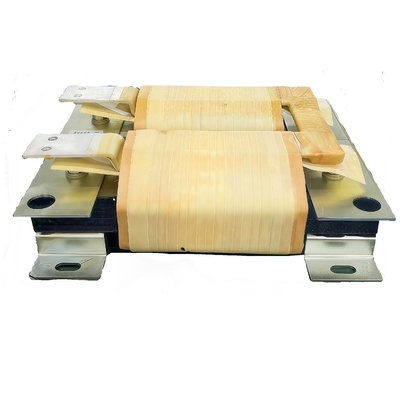

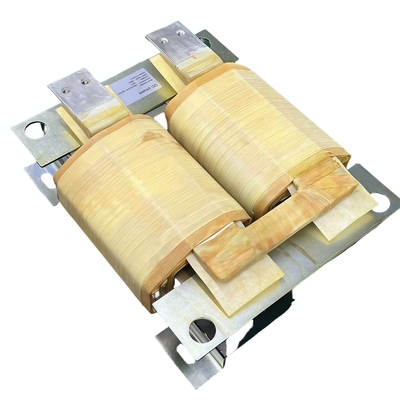

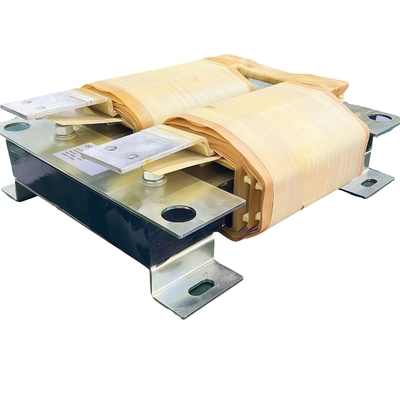

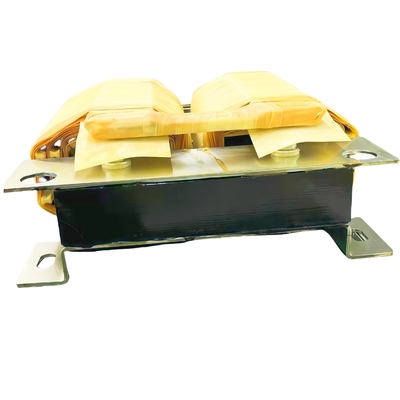

Aluminium DC Smoorspoel 140uH/254uH/480uH 690V Condensator Variabele Snelheidsaandrijving DC Reactor

1. Productbeschrijving

Deze op maat gemaakte DC smoorspoel/reactor biedt veelzijdige inductantie-opties (140μH, 254μH, 480μH) voor hoogspannings toepassingen tot 690V, ontworpen om de DC-stroom te egaliseren, rimpel te verminderen en vermogenselektronica te beschermen in industriële aandrijvingen, systemen voor hernieuwbare energie en HVDC-toepassingen. De robuuste constructie zorgt voor betrouwbare prestaties in veeleisende omgevingen met een hoge stroomcapaciteit en minimale verliezen.

DC smoorspoel is een passieve elektronische component die wordt gebruikt om hoogfrequente ruis of rimpel in DC-circuits te onderdrukken. De belangrijkste eigenschap is het gebruik van inductantie om stroomveranderingen te belemmeren. De volgende zijn de belangrijkste kenmerken:

1. Onderdrukken van hoogfrequente ruis
Laagdoorlaatfiltereigenschappen: DC Smoorspoel heeft een extreem lage impedantie voor DC- of laagfrequente signalen (voornamelijk van de DC-weerstand van draden), maar vertoont een hoge impedantie voor hoogfrequente ruis (zoals schakelruis van schakelende voedingen, EMI/RFI-interferentie), die deze interferenties effectief kan filteren.

Gecombineerd met condensatoren: vaak gecombineerd met condensatoren om LC-filters te vormen, waardoor de DC-voeding verder wordt geëgaliseerd.

2. DC-stabiliteit handhaven
Plotselinge stroomveranderingen voorkomen: Door de eigenschap van inductantie te gebruiken die "stroomveranderingen belemmert", onderdrukt het stroomschommelingen veroorzaakt door belastingsveranderingen of het schakelen van de voeding, en beschermt het het circuit tegen momentane schokken.

Rimpel verminderen: In schakelende voedingen (zoals Buck/Boost-circuits) kan de stroomrimpel bij de uitgang worden verminderd.

3. Lage DC-weerstand (DCR)
Hoge efficiëntie: Tijdens het ontwerp is het noodzakelijk om de gelijkstroomweerstand (DCR) van de wikkeling te minimaliseren om het stroomverlies en de warmteontwikkeling te verminderen, vooral in hoogstroomtoepassingen zoals motoraandrijvingen en fotovoltaïsche omvormers.

4. Verzadigingsstroomcapaciteit
Anti-magnetische verzadiging: Het is noodzakelijk om een model te kiezen met een verzadigingsstroom (Isat) die hoger is dan de bedrijfsstroom om een plotselinge daling van de inductantiewaarde als gevolg van magnetische kernverzadiging te voorkomen, wat storingen kan veroorzaken. Veelgebruikte poedermagnetische kernen (zoals ijzer-silicium-aluminium) of open-lus magnetische kernen worden gebruikt om de verzadigingsweerstand te verbeteren.

5. Toepassingsscenario's
Stroomcircuit: Schakelende voeding in/uitgang filtering, DC-DC converter.

Motoraandrijving: Onderdruk de ruis die wordt gegenereerd door motorcommutatie.

Nieuw energiesysteem: DC-busfiltering voor fotovoltaïsche omvormers en oplaadstations voor elektrische voertuigen.

Industriële apparatuur: EMI-onderdrukking voor lasmachines en frequentieomvormers.

6. Verschillen met AC Smoorspoel
DC-voorspanning: DC-smoorspoelen moeten bestand zijn tegen DC-stroom in de magnetische kern, en de stabiliteit van de inductantie onder voorspanning moet in het ontwerp worden overwogen; En AC-smoorspoelen (zoals AC-inductoren) verwerken alleen wisselstroom.

Geen wervelstroomverlies: De magnetische kern heeft geen wisselend magnetisch veld onder DC, dus er is geen wervelstroomverlies (maar er moet aandacht worden besteed aan verzadiging veroorzaakt door DC-voorspanning).

7. Belangrijkste parameters voor selectie
Inductantiewaarde (L): Selecteer op basis van de ruisfrequentie en filtervereisten.

Nominale stroom: inclusief DC-werkstroom en verzadigingsstroom.

DCR: Beïnvloedt het stroomverbruik en de temperatuurstijging.

Temperatuurkenmerken: Of de inductantiewaarde stabiel is bij hoge temperaturen.

samenvatten
DC Smoorspoel bereikt DC-stabiliteit en ruisonderdrukking door zijn inductieve eigenschappen, en de prestaties zijn afhankelijk van het magnetische kernmateriaal, het wikkelontwerp en de bedrijfsomstandigheden. In hoogwaardige of hoogvermogen toepassingen is het noodzakelijk om de inductantiewaarde, de verzadigingsstroom en de DCR in evenwicht te brengen.
